一、SignalRGB 核心认知

SignalRGB 是一款跨品牌 RGB 灯光控制软件，支持 Razer、Corsair、罗技等上百个品牌设备，能实现键盘、鼠标、风扇、灯条等多设备灯光同步，还具备键盘触发、音频律动、屏光同步、接入wallpaper、游戏联动、音频可视化、自定义动画等进阶功能。其核心优势在于统一控制多品牌设备，无需安装多个厂商灯控软件。

设备兼容性说明

• 直接支持：内存（多数可识别）、部分显卡、罗技 / 雷蛇等主流外设。

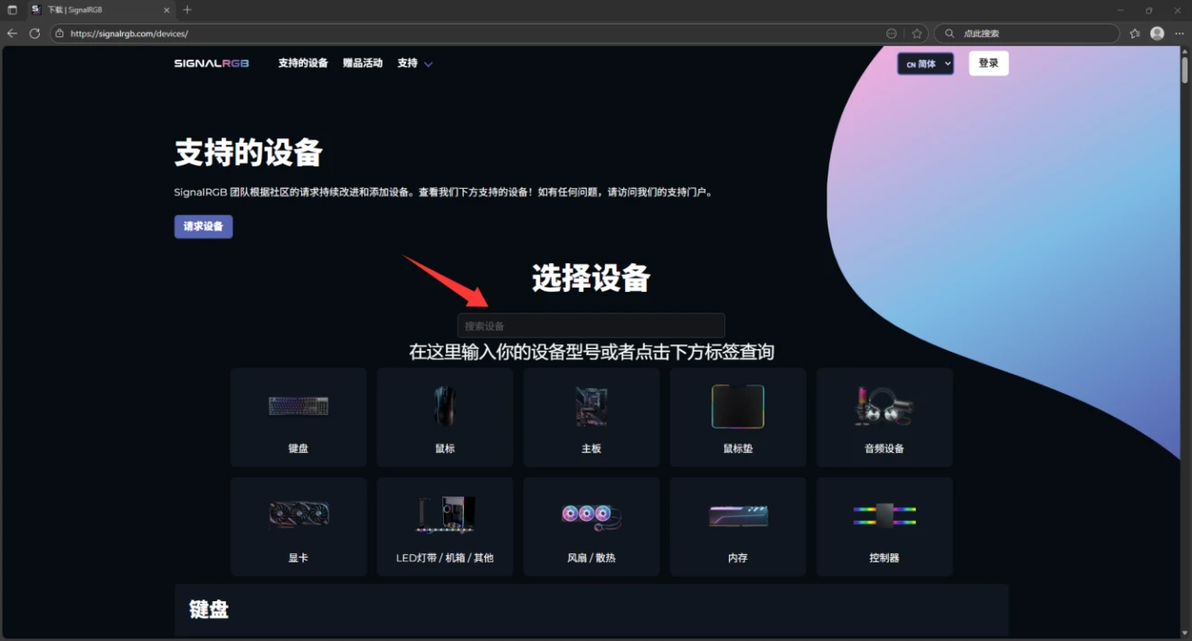

• 需主板或控制器支持：风扇、灯条等设备需主板或控制器识别，七彩虹、铭瑄等部分主板暂不兼容，具体详情可通过下方官网设备查询页面进行确认。

https://signalrgb.com/devices/

• 国产键盘适配：已经完成适配键盘可通过下方链接进行查询。

https://docs.qq.com/sheet/DSkVKYWlCaXh2VVdO?no_promotion=1&tab=BB08J2

二、SignalRGB软件安装与基础配置

1. 软件安装

1. 下载：从SignalRGB官网/QQ群文件或者下方夸克网盘链接下载。

https://pan.quark.cn/s/75eed9f3b4d1提取码：9N2Z

2. 安装：下载并解压完毕后双击文件夹内的 Install_SignalRgb.exe 应用程序会自动完成安装。

3. 注意：安装过程需全程联网，安装时如果windows安全中心提示是否允许XX网络访问此应用请选择允许，解压文件目录不能有中文，包括windows系统用户名！！！

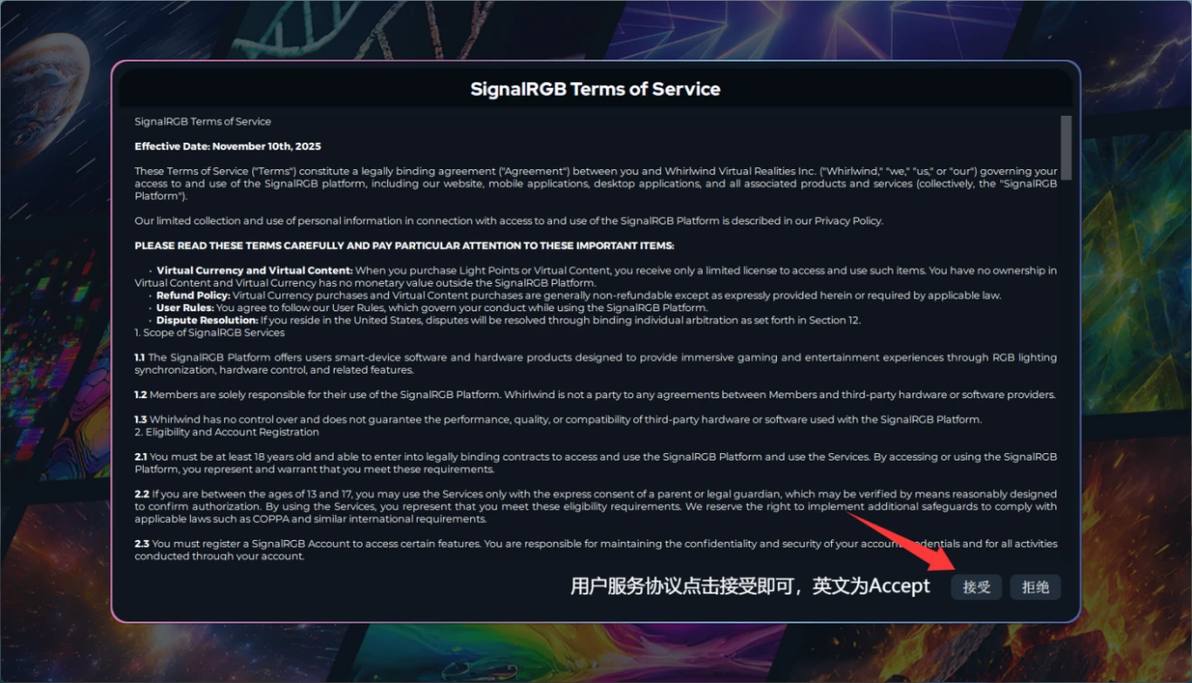

安装完毕后会出现《SignalRGB用户服务协议》根据提示点击 接受/Accept 即可。

登录问题：因服务器在国外，国内需借助 Netch 或 Clash 等工具全局代理登录，登录后非代理状态下软件无法打开，并且不可关闭工具，否则会闪退，所以一般不建议登录使用。

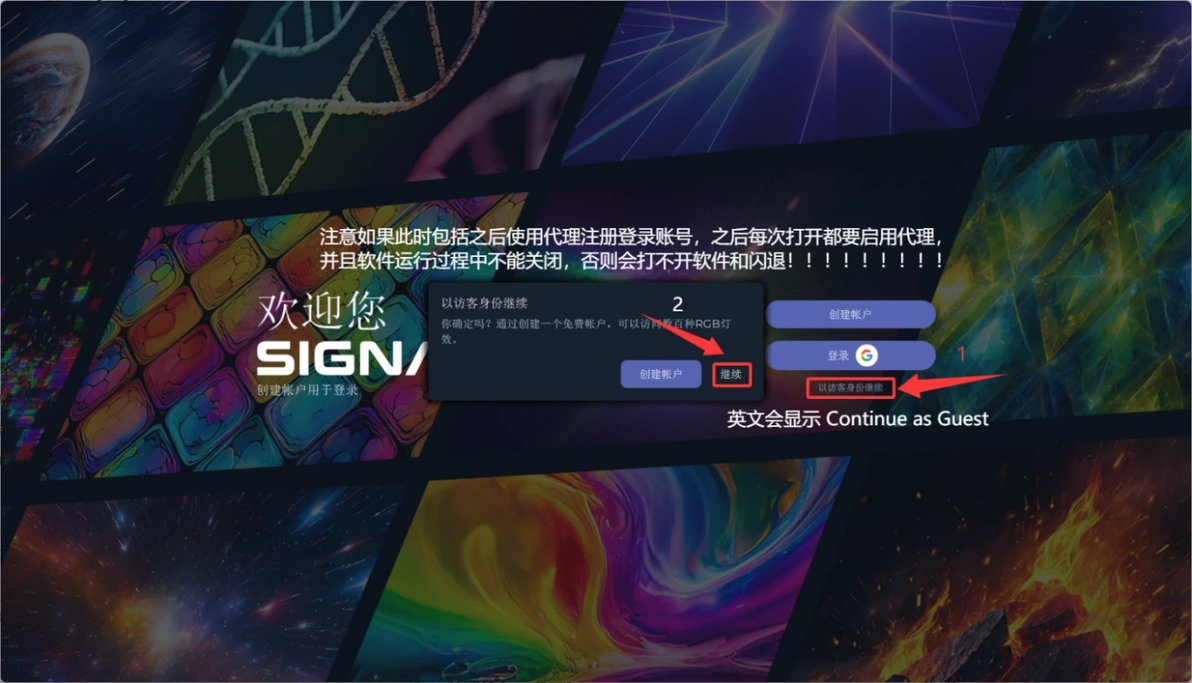

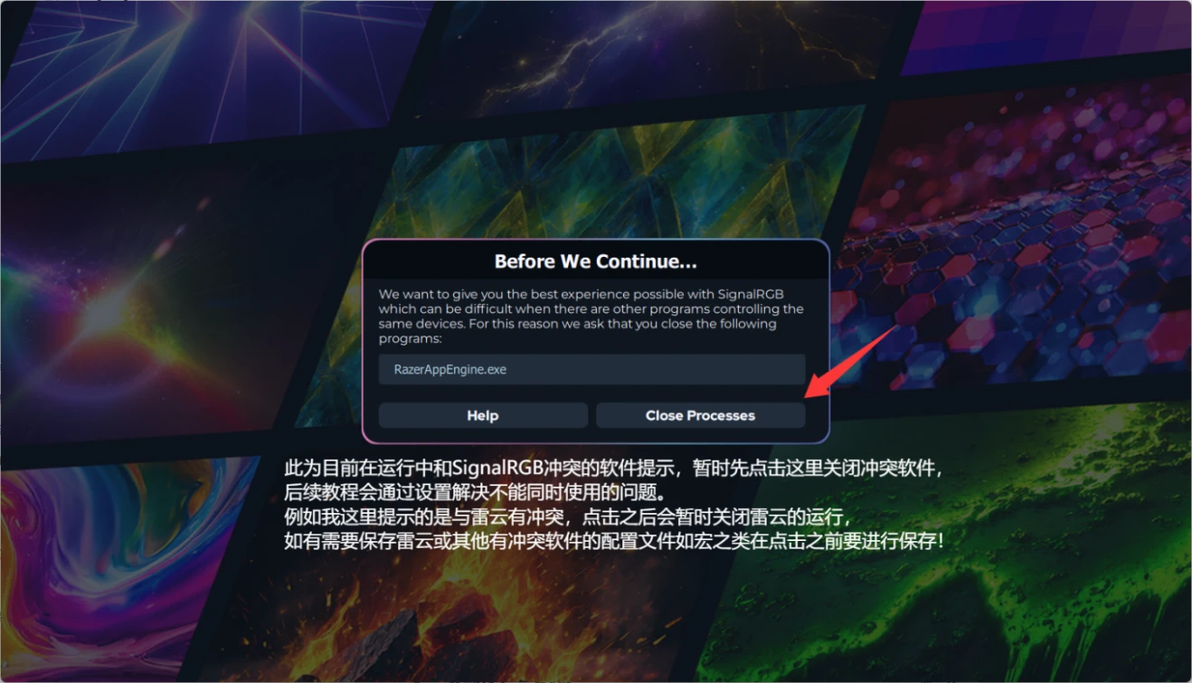

以访客身份继续后，会提示目前在运行中和SignalRGB有冲突的软件提示，点击Close Processes关闭。

注意：如果冲突软件中有正在编辑的内容比如鼠标键盘驱动的宏设置之类，及时保存！

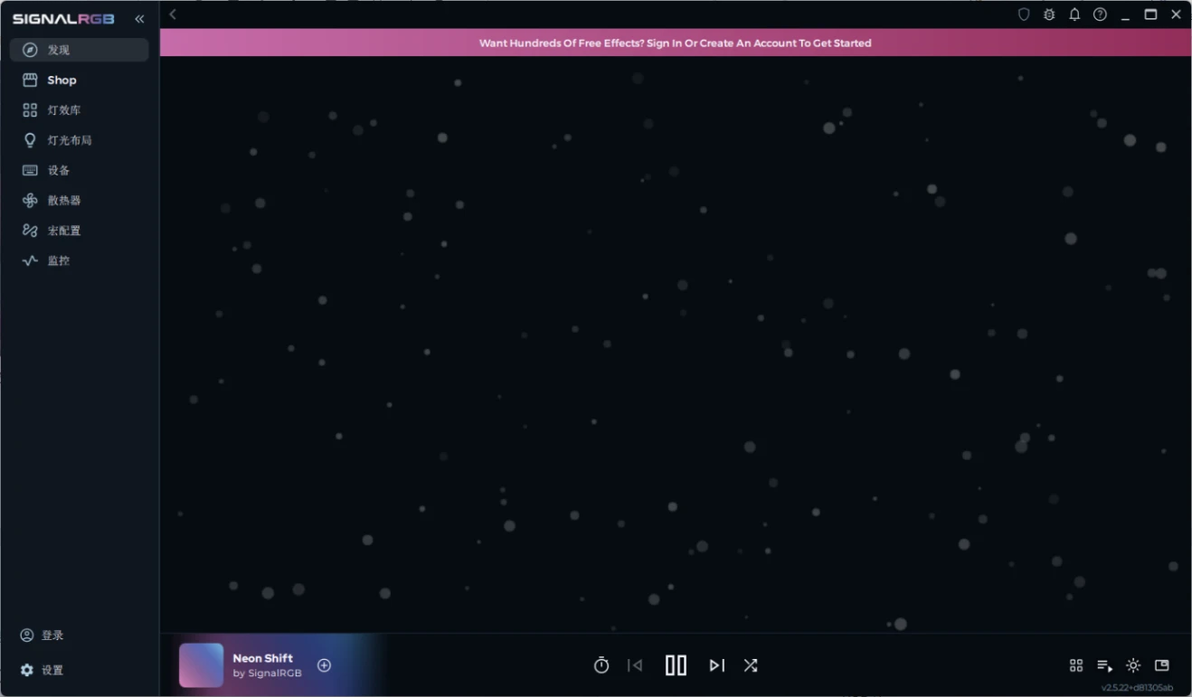

软件安装完成后会显示这个界面。

2. 软件基础设置与附加包安装

• 安装离线灯效与插件：当进入软件后在任务栏右下角小箭头内，右键选择SignalRGB图标选择退出，并打开任务管理器搜索 Signalrgb 关闭全部相关进程，防止安装失败。

• 成功关闭Signalrgb之后我们打开之前下载的Signalrgb.zip解压的文件夹，右键单击 一键安装附加包.exe 选择 以管理员身份运行 等待安装完成即可。

• 手动安装方法，如果一键安装附加包失败，可以复制文件夹内的WhirlwindFX文件夹到C:\Users\用户名\Documents 文件夹下。

• 安装汉化：右键单击SignalRGB安装时创建的快捷方式，选择打开文件所在的位置，根据文件夹内app-x.xx.x文件夹选择对应你所安装版本号的汉化包。

• 如显示为app-2.5.22则选择汉化文件夹下2.5.0版本之后用的汉化包，将汉化包内的qt_zh.qm文件复制到刚才打开位置的app-2.5.22\Signal-x64\translations 路径下即可完成汉化。（汉化由玩家自行制作，部分设置汉化不完全。）

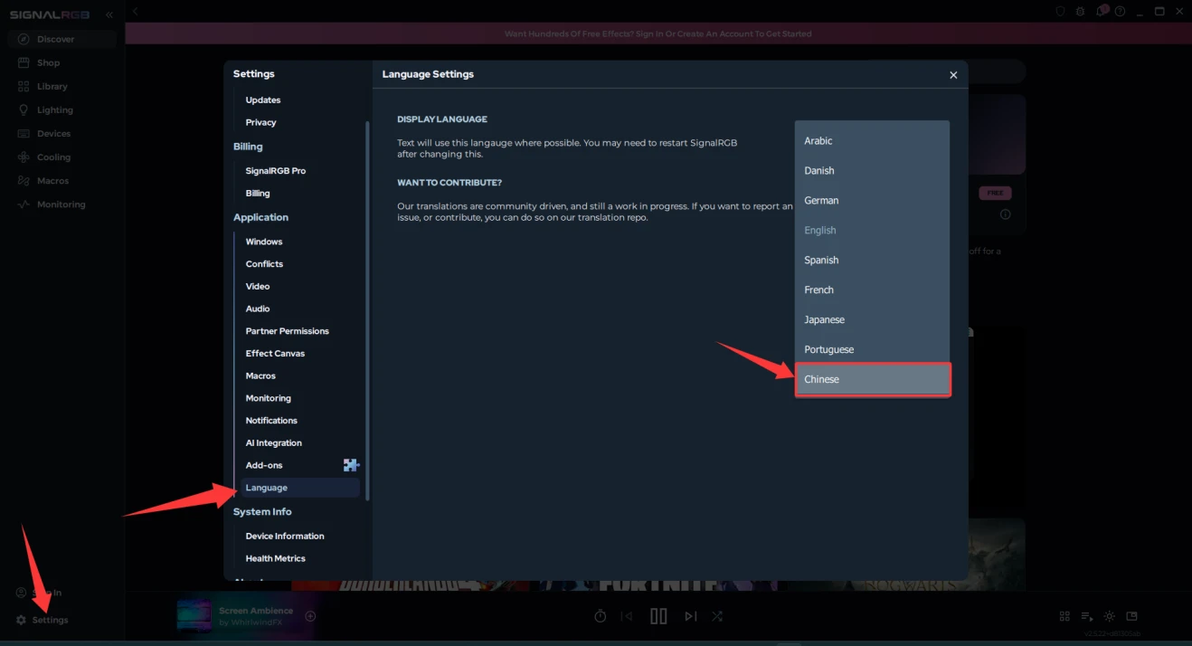

• 如果安装完汉化补丁后软件仍显示英文，那么需要去设置里更改一下语言。

• 当点击灯光布局并点击右下角的图标，弹出的界面内出现很多灯效就代表离线灯效与插件安装成功。

• 关闭自动更新：解压文件夹内SRGB软件关闭自动更新.zip，得到 一键安装.bat 右键单击选择 以管理员身份运行 即可。如果关闭失败可手动右键单击SignalRGB安装时创建的快捷方式，选择打开文件所在的位置，删除 Update.exe 即可。是否关闭自动更新由用户自行判断。

• 软件基本设置：

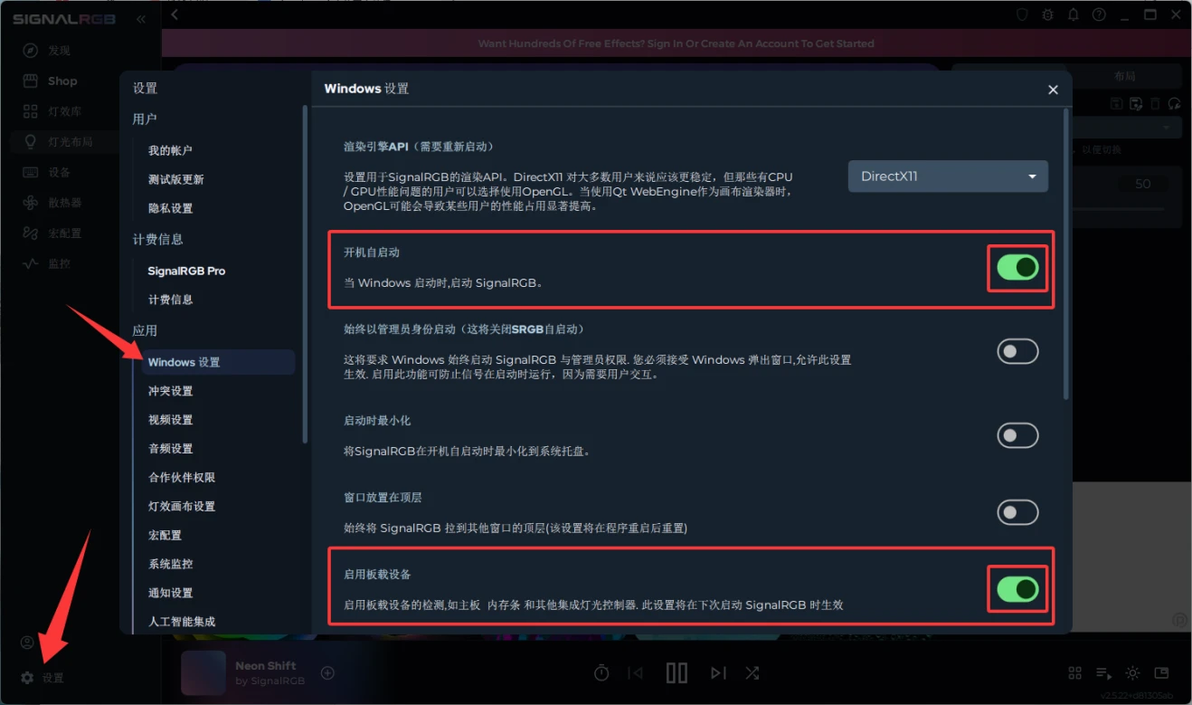

◦ Windows设置：开机自动启动Signalrgb与启用板载设备，如图所示按顺序开启即可，默认开机，如果不需要开机自启动请选择关闭。

◦ 冲突设置：如果有多个拥有控制灯光功能的软件同时运行时会造成灯光的闪烁，其基本原理就是每个软件都在给灯珠发送灯光信号，造成的灯光“打架”，使灯珠不能正常运行。此时建议卸载或者彻底关闭其他软件，可以使用解压文件夹下的 备份与卸载主板灯控工具 内卸载工具。

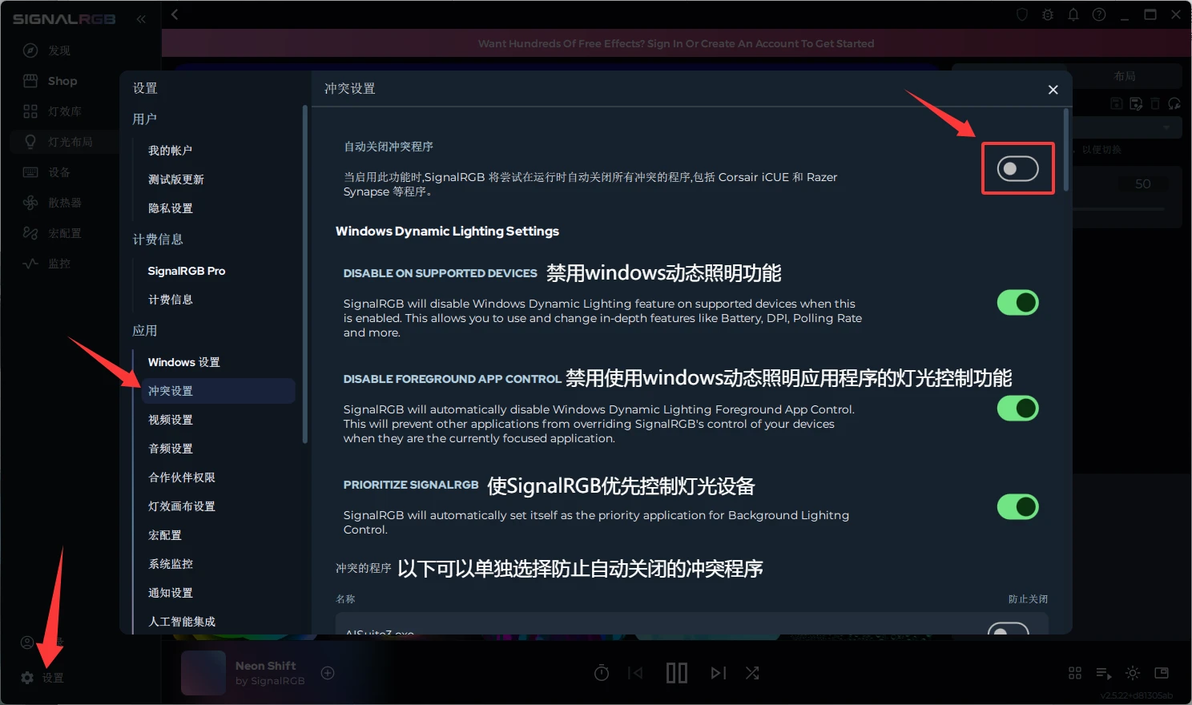

◦ 比如当使用雷云控制灯光时启动SignalRGB的话会提示软件冲突并且会尝试关闭雷云，但是又需要雷云控制鼠标键盘的宏功能时请按照下图来设置。

◦ SignalRGB端设置

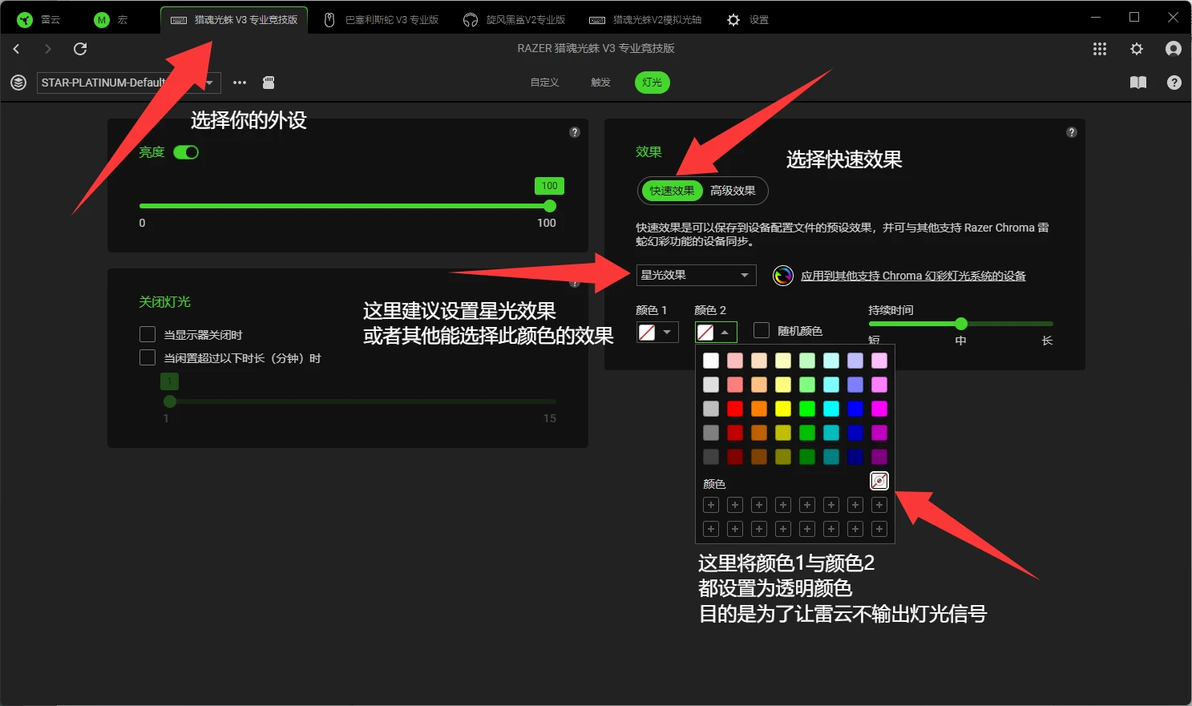

◦ 雷云端设置

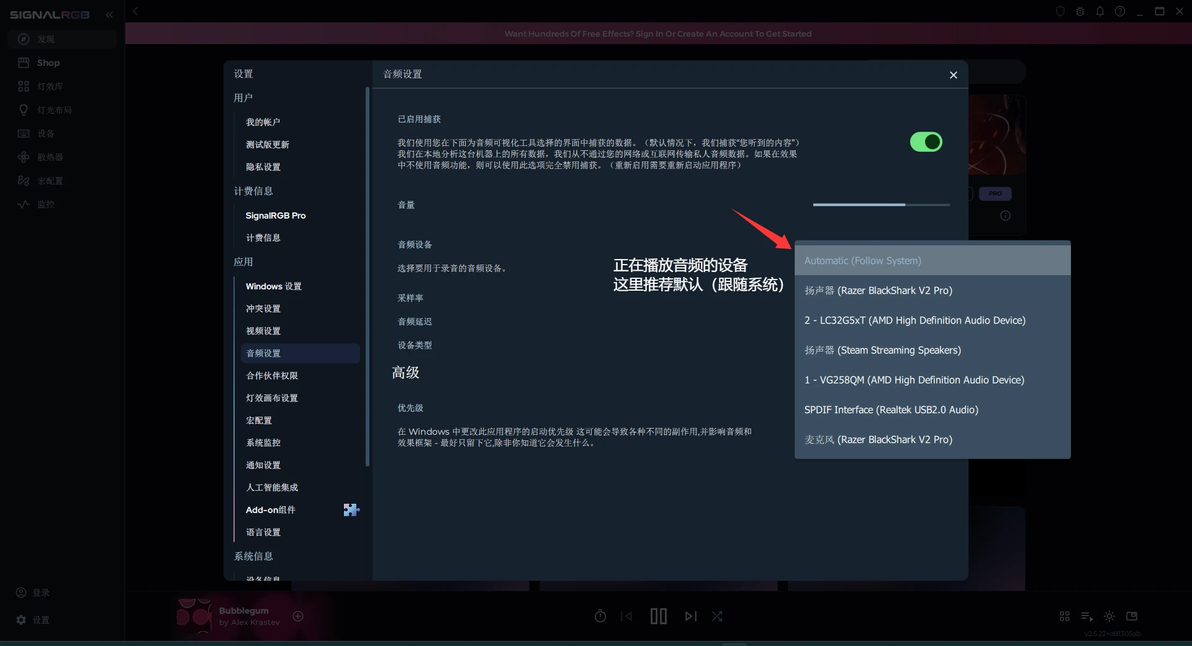

◦ 音频设置：设置采样的音频设备，使运行带有音频响应效果灯效时，可以正确响应当前电脑正在播放的音频。

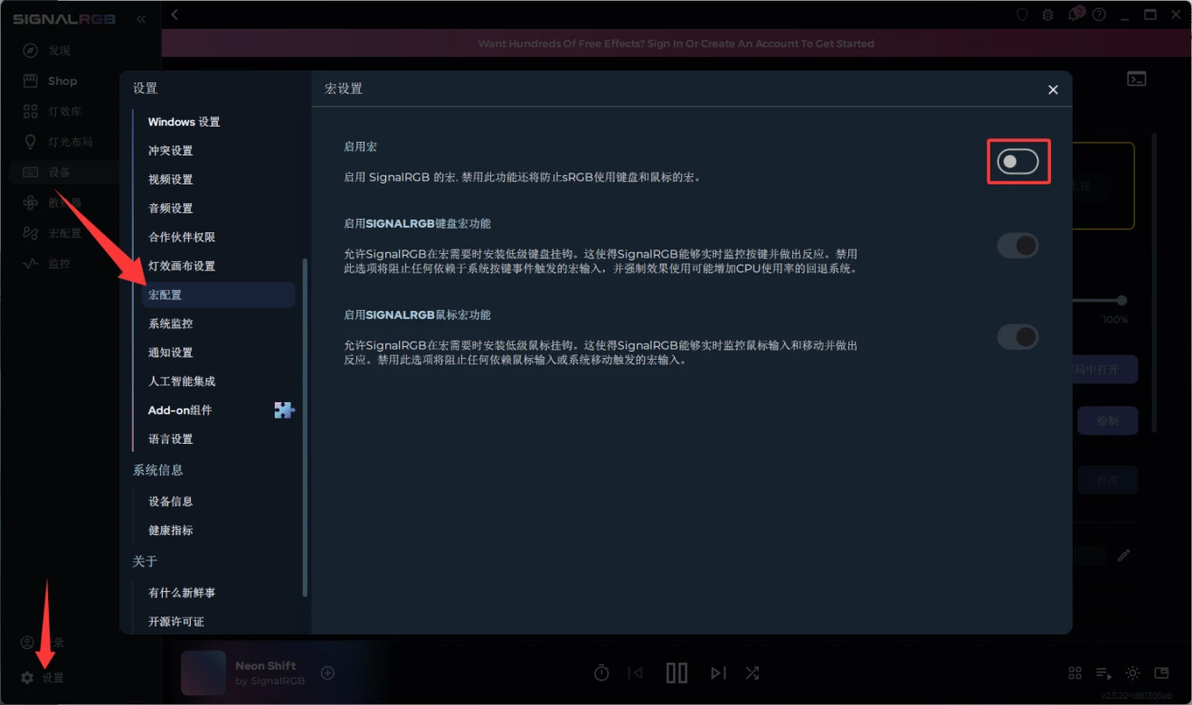

◦ 宏设置：如果不希望使用SignalRGB来接管鼠标键盘宏的话请关闭，建议关闭此功能。

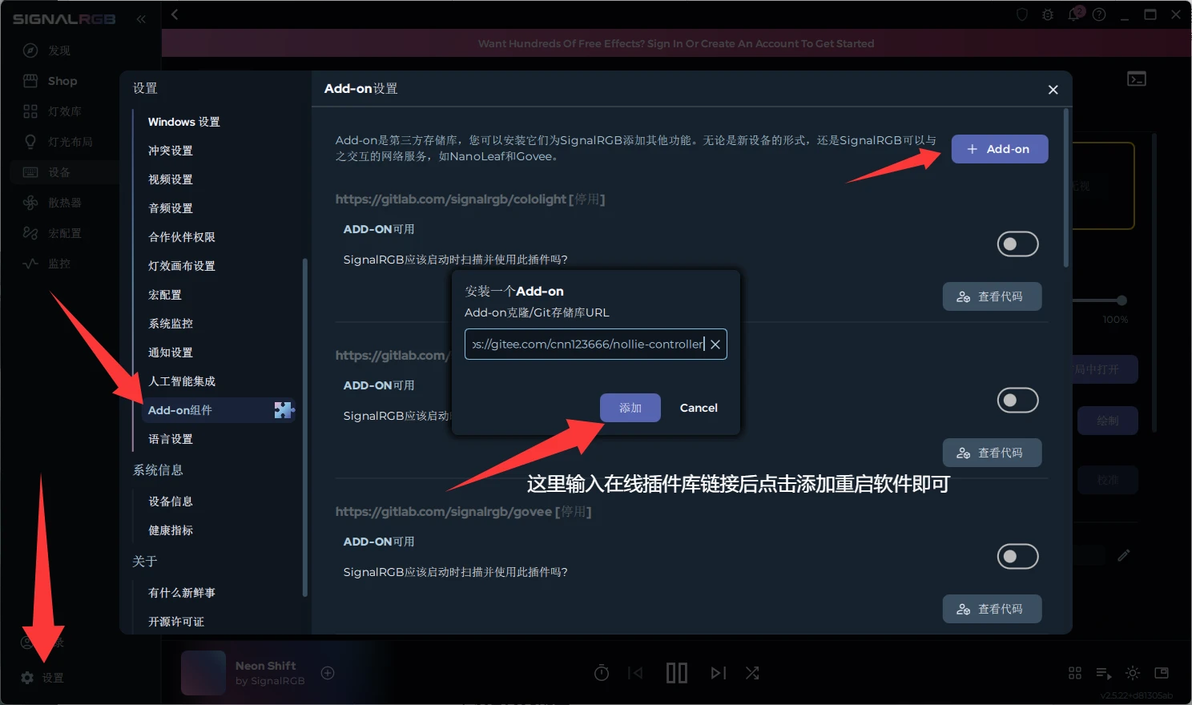

◦ Add-on组件：Add-on是第三方插件库，可以让某个品牌的灯光生态接入SignalRGB控制，如Nanoleaf、Cololight等来控制灯光，或者也可以自己编写插件使自己制作的ARGB设备接入SignalRGB获得控制支持。每次启动SignalRGB的时候都会联网确认插件是否更新，如果没有对应的设备建议关闭以提升软件启动速度。

◦ 使用Nollie控制器的用户请添加Nollie插件库以获得60帧流畅灯效体验与最新的控制优化支持，注意先使用NollieRGB2.0在线更新控制器固件到2.0版本。

◦ https://gitee.com/cnn123666/nollie-controller

◦ 注意：其他未提及的设置，除非您清楚了解每项设置的作用，否则不建议随意更改其余各项配置。

三、基础操作：设备控制与灯效设置

1. 设备灯光配置

（1）设备配置

当你成功的进行到这一步，并且主板/控制器/外设可以被识别控制到的话，你的设备现在应该已经亮起来了，我们可以通过简单的设置来达成让所有设备显示同一个颜色。

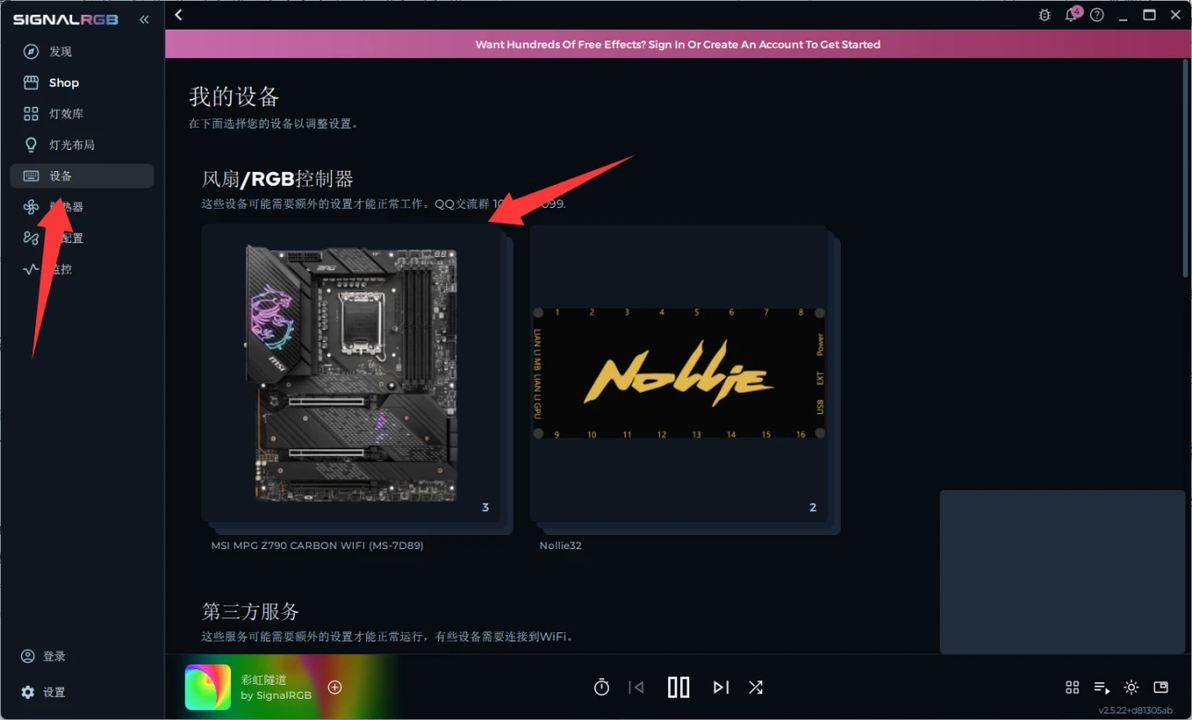

1. 现在我们选择主板、控制器或者其他其中之一，这里以主板为例。

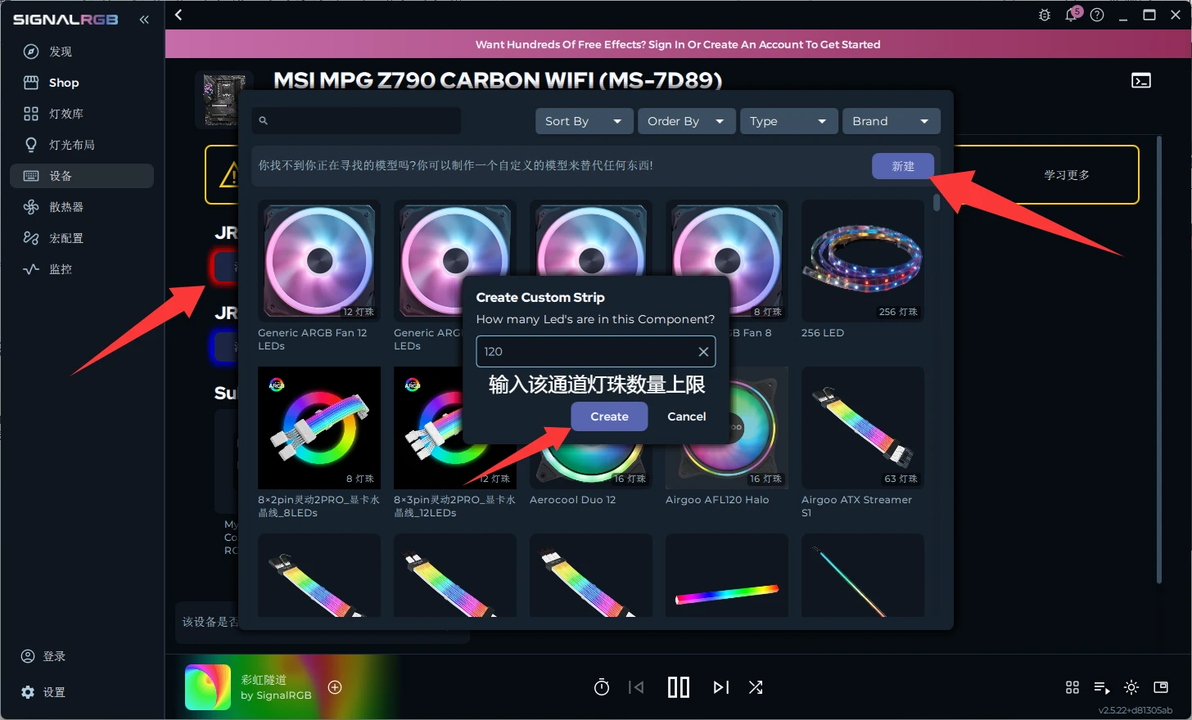

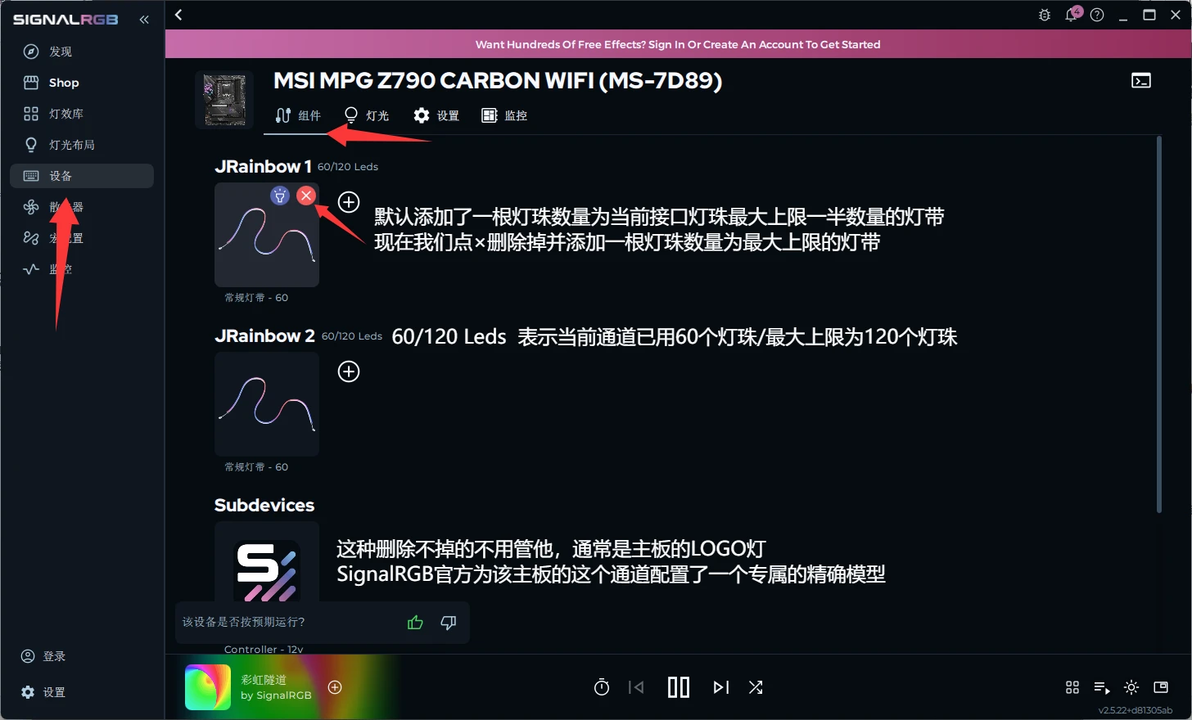

2. 在组件界面挨个将每个ARGB接口通道上的灯带全部删除并选择添加组件，添加一根到达灯珠数量上限的灯带。

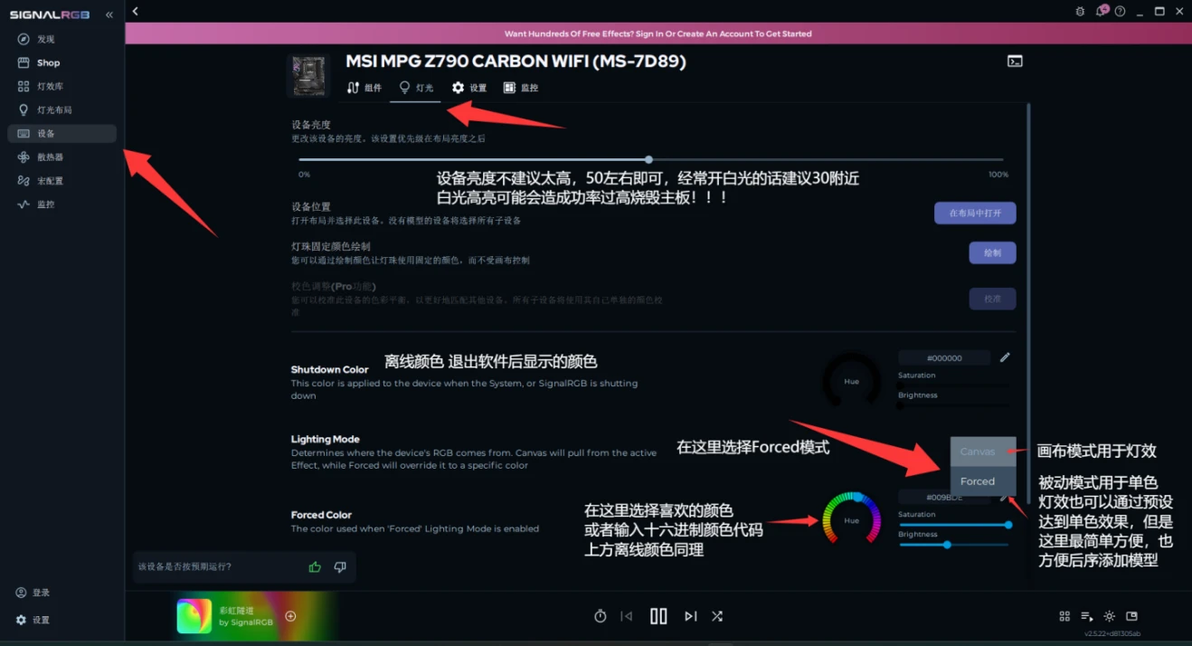

3. 在灯光界面的Lighting Mod右侧选择Forced，这时单色设置就完成了，其他的控制器、键盘和鼠标之类外设也按照2、3步设置一下就可以使用SignalRGB同时切换颜色了。

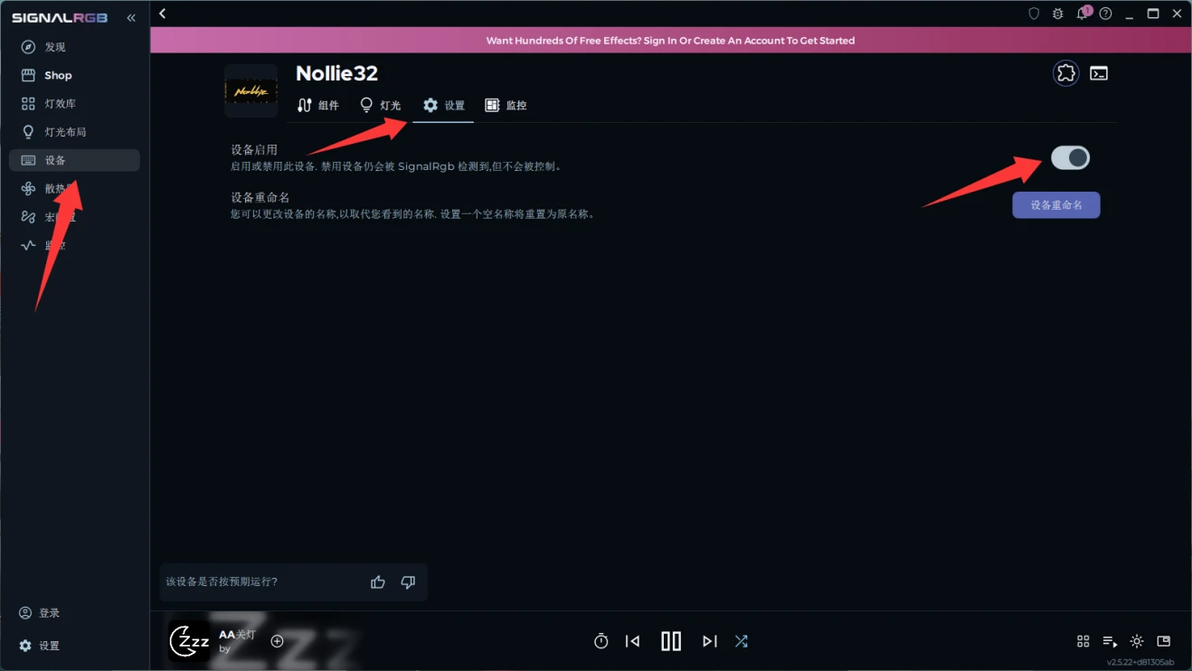

4. 如果你不希望SignalRGB来控制某个设备的话，点击上方的 设置 ，在 设备启用 右侧关闭即可。

（2）设备模型添加（以 Nollie32h 控制器为例）

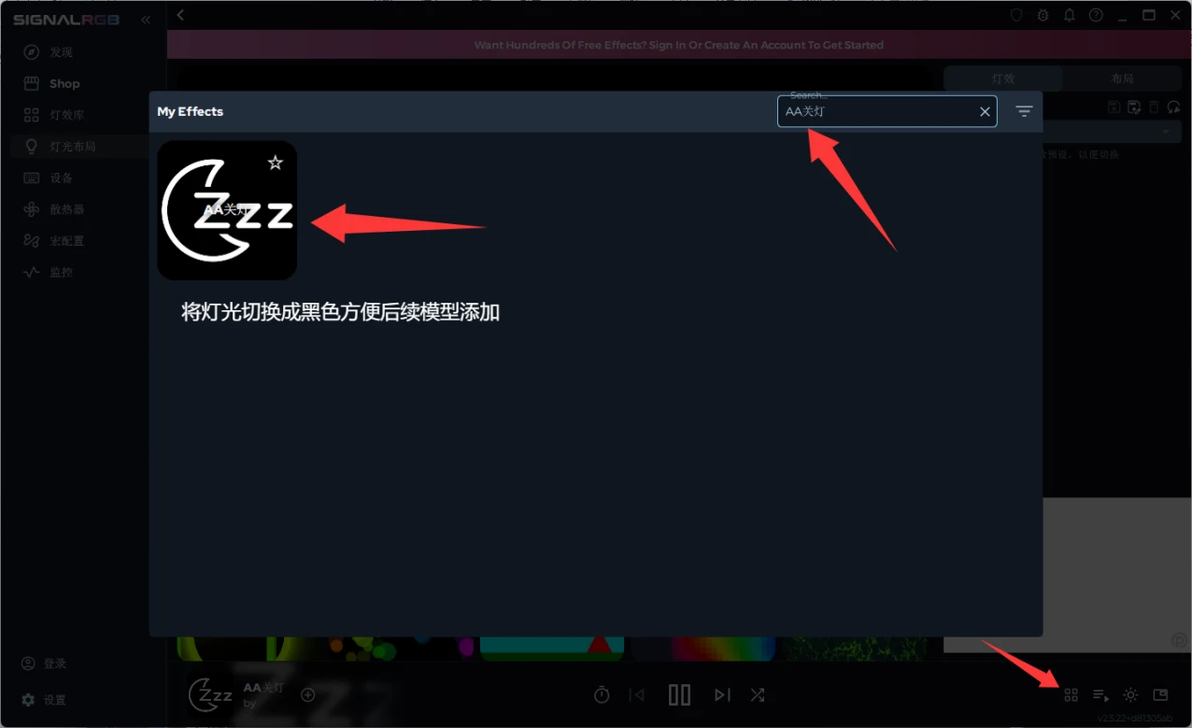

◦ 在配置模型前我们需要我们先在灯光布局中点击右下角的灯效选择图标，将灯效设置为 AA关灯 。

将刚才操作中的Lighting Mode切换为Canvas模式，删除掉所有通道的灯带，我们前面的操作是针对于只想单色展示灯光最简单快捷的办法，并且教大家熟悉一下SignalRGB的基础操作，接下来我们来尝试进行模型的添加，以及灯光布局的使用。

1. 通道匹配：Channel x对应控制器接线的第x接口，我们最好记住在接线教程中每个设备所接设备的机箱内安装位置，当然忘记了也没关系。当我们来到控制器的组件界面，可以看到 添加组件 周围闪烁着五颜六色的光，同时观察机箱内，对应通道所接入的设备也会闪烁同样颜色的呼吸灯。

2. 模型设置：

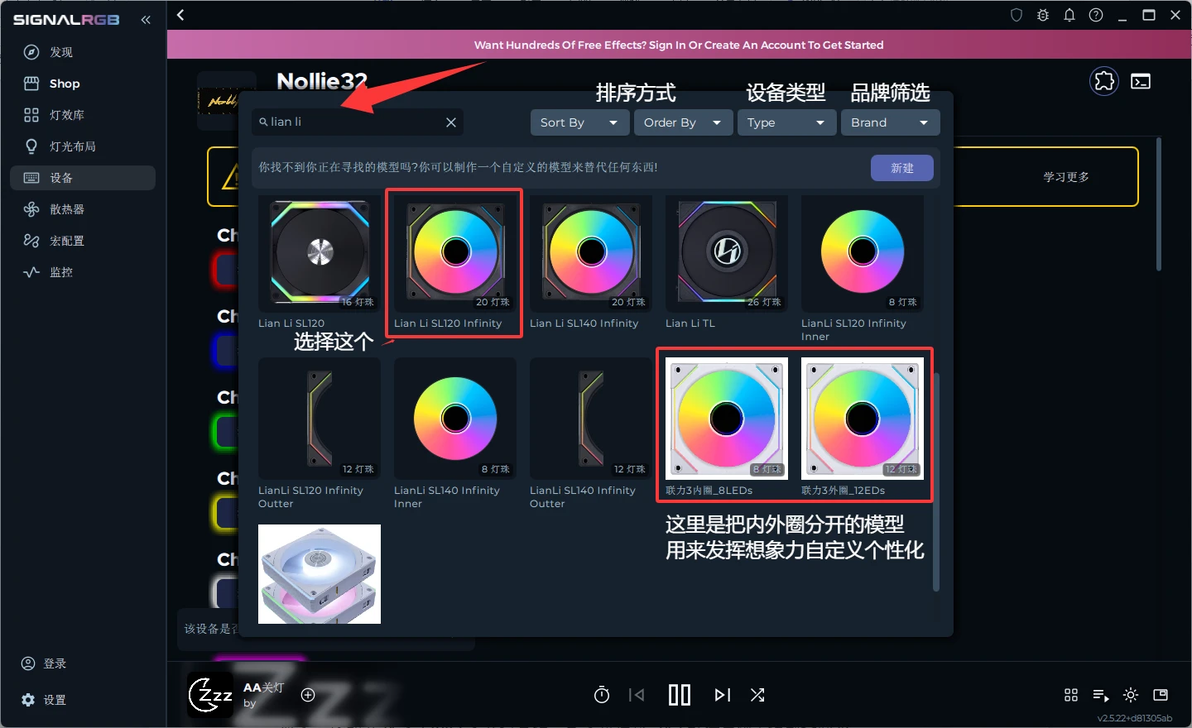

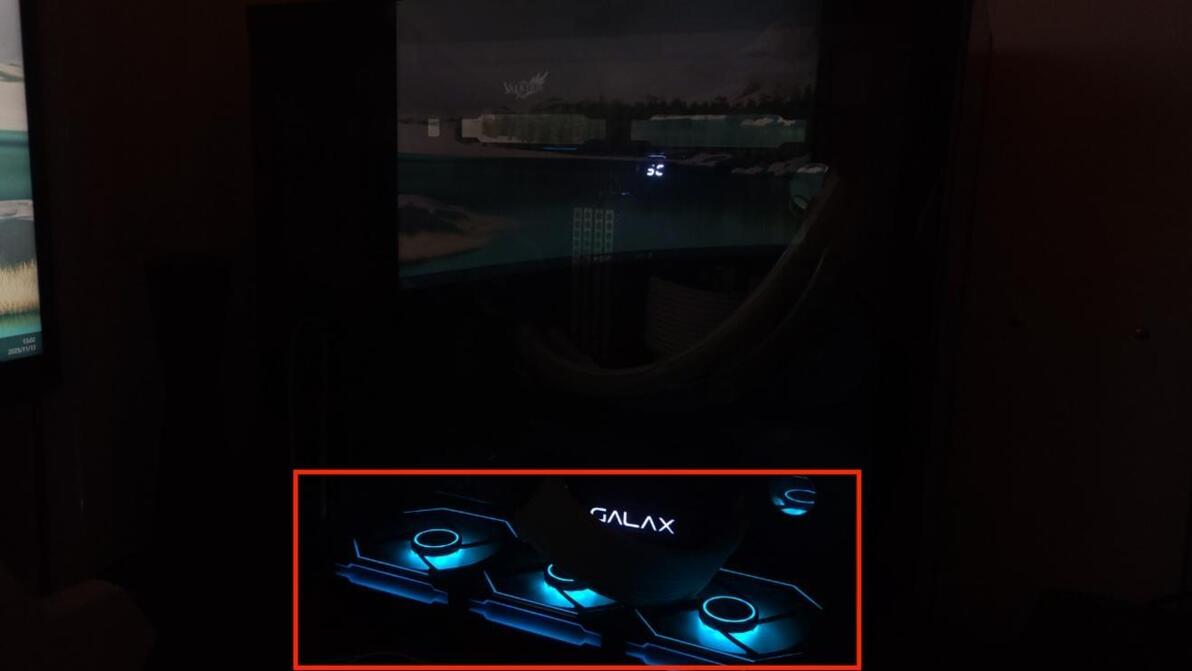

◦ 以上图所示为例可以看出Channel 1通道所对应的是最下方的一排横着拼接的联力积木3代正叶风扇，点击添加组件，搜索Lian Li SL120，点击添加完成之后再次点击右侧的加号继续添加到3个，成功添加后Channel 1通道接入的设备会变成黑色。

◦ 按照上述操作逻辑继续在下边通道添加设备模型（正反叶风扇横装模型可能不一致，如果使用同一个模型，可能会造成内圈竖向正确外圈横向反，外圈横向正确内圈竖向反，常见于最下方和上方横装的三联扇，如果没有需要的模型请自制或联系本教程作者Q/V同号:1728782385/小黄鱼：烫头冰D），风扇按实际数量添加组件。

◦ 灯带按照之前操作的设置单色添加灯带的方法，添加一根正确数量的灯带，如果该通道没有接入设备那么空下这个通道就行，尽可能不要去添加任何模型/灯带这样可以节省控制器主控的资源，运行更流畅的灯光效果。

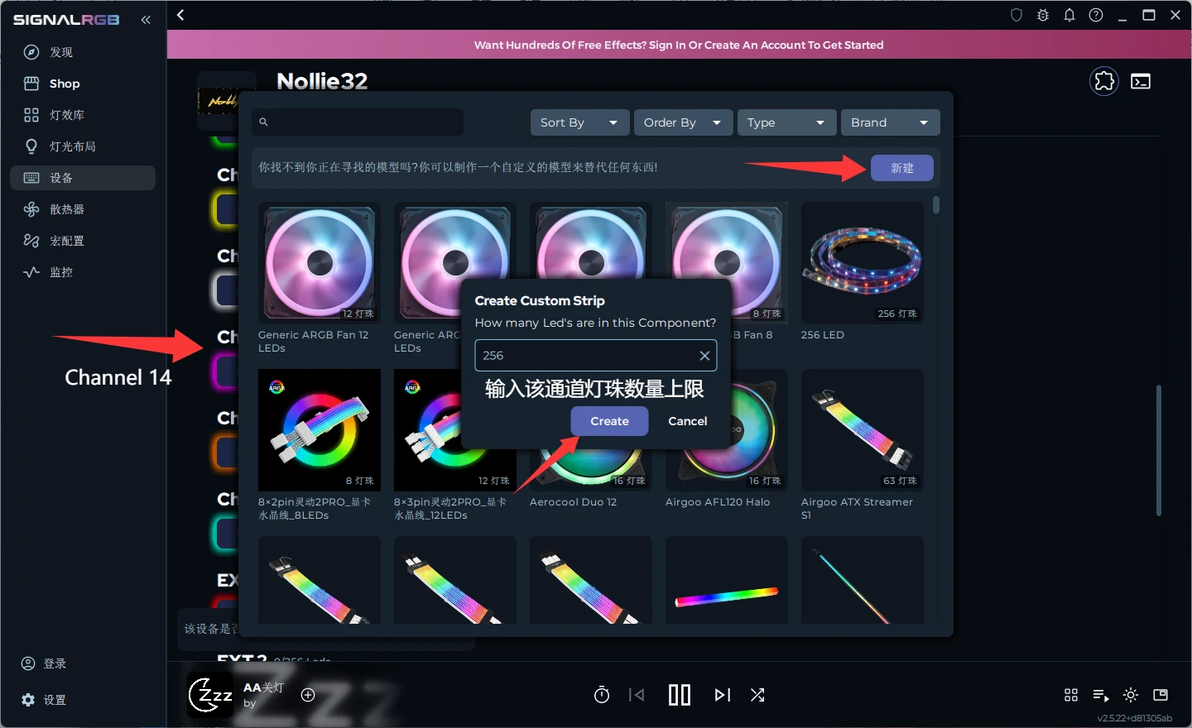

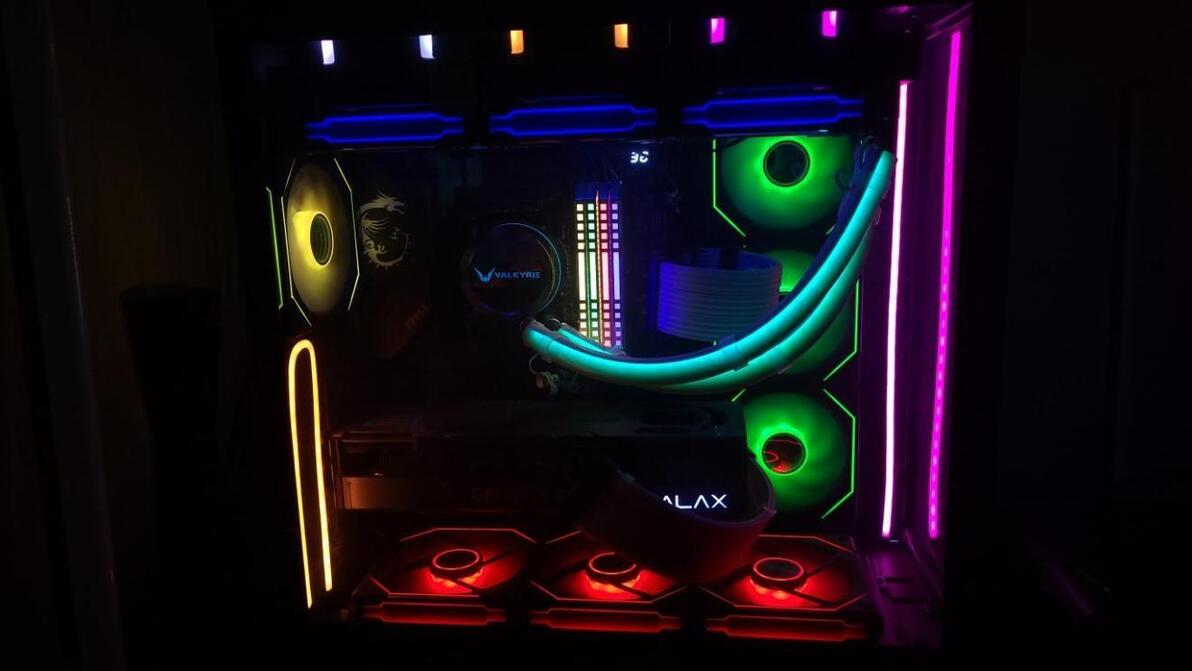

◦ 如果你不知道你的灯带灯珠数量是多少，那么我们先找到灯带对应的通道，比如上图所示最右侧灯带显示为粉色，在组件界面找到Channel 14通道为紫色，那么在该通道添加256灯珠（该通道灯珠数量上限）的灯带。

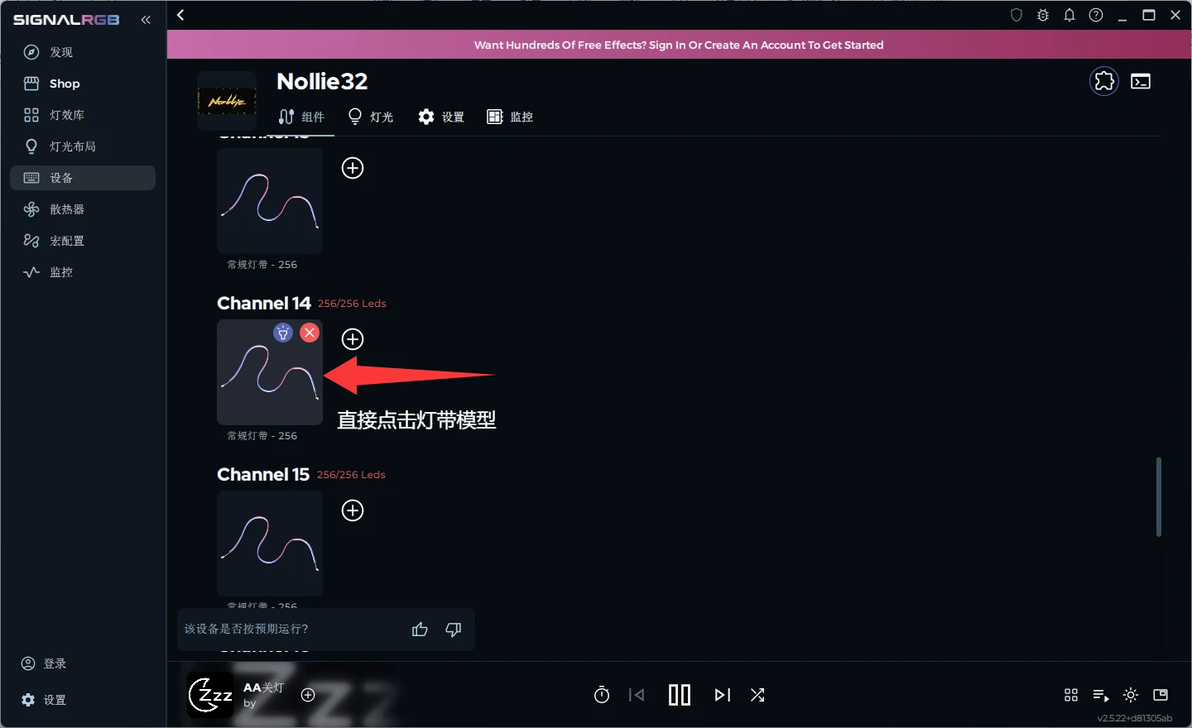

◦ 接下来我们点击这根添加到Channel 14通道的灯带，进入模型设置界面。

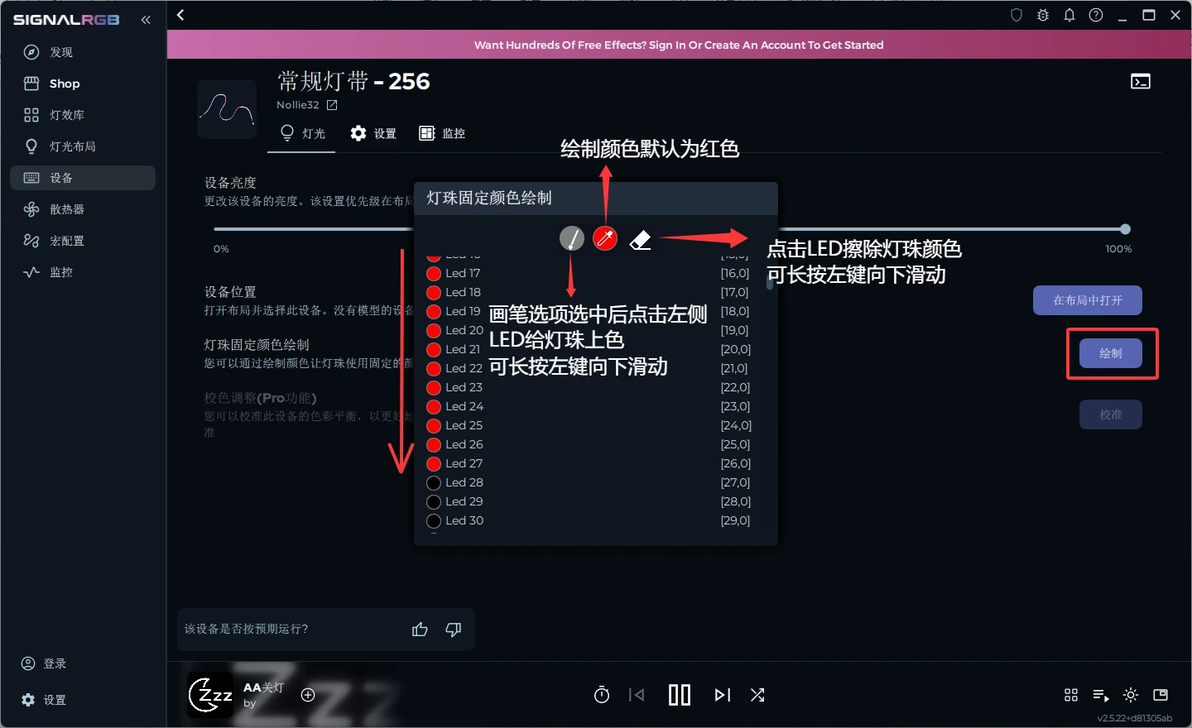

◦ 点击灯珠设置界面的 灯珠固定颜色绘制 右侧的绘制选项。选择绘制颜色，点击左侧的画笔从LED1向下依次点击，直到这条灯带所有灯珠亮起，所绘制的LED数量就是该设备的总灯珠数量。

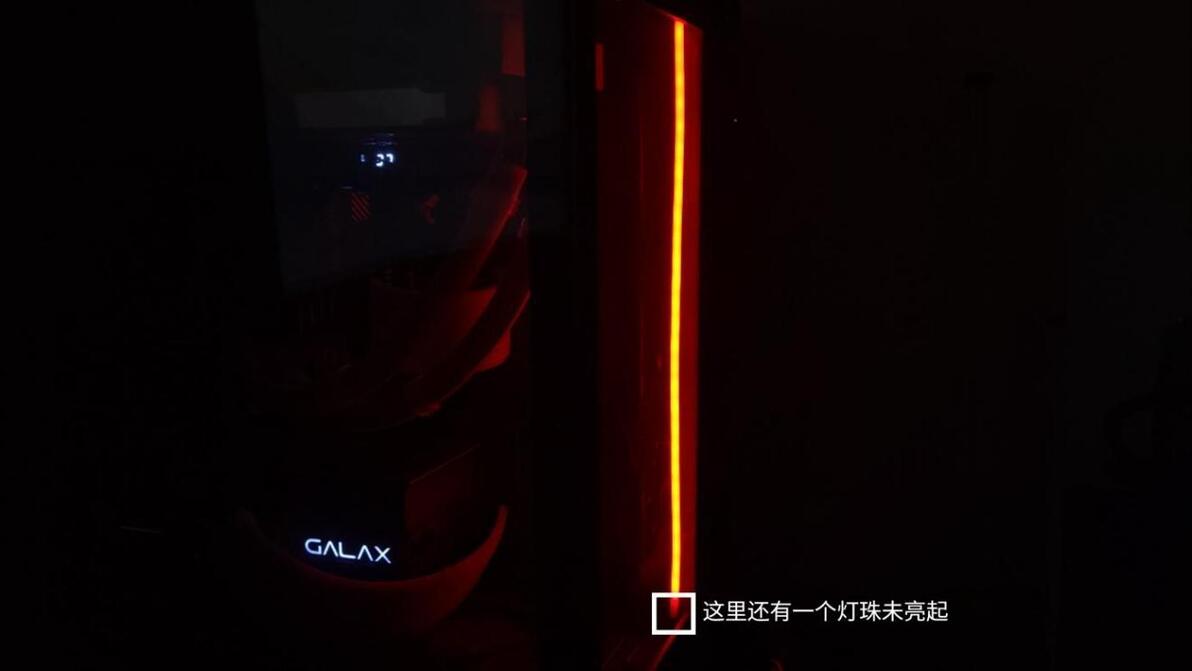

◦ 例如这里绘制了27个灯珠，实际灯带还差1个灯没亮起，那么该灯带的总灯珠数量为27+1=28个，可反复绘制擦除，来具体判断数量。

◦ 该操作也可用于记录设备的灯珠走向，方便没有模型的设备进行建模，如果绘制一个LED亮起了两个灯珠，说明这两个灯珠之间是并联*关系，在绘制模型的时候就要考虑这颗灯珠放到哪里可以同时兼顾两个灯珠的位置。

◦ *注释：这里的串并联关系为电路上信号的串并联。串联关系为该灯珠可独立控制，并联关系为控制该灯珠时也同时在控制另一颗灯珠。常见在分内外圈的风扇上，内外并联，或者外圈两侧并联。例如联力积木3代风扇，内圈为串联的8个独立可控灯珠，外圈为两侧各12个并联的灯珠。

◦ 风扇接线时也会有串并联关系，例如3风扇通过集线器或者自带的非积木公母飞机头对接等方式连接，这3把风扇均为并联，控制通道中的1个风扇模型另外两个会同时亮起。一般常见的多个通道之间为串联关系，比如主板的ARGB接口1和ARGB接口2，所以在接线时要注意。

（3）内存与显卡

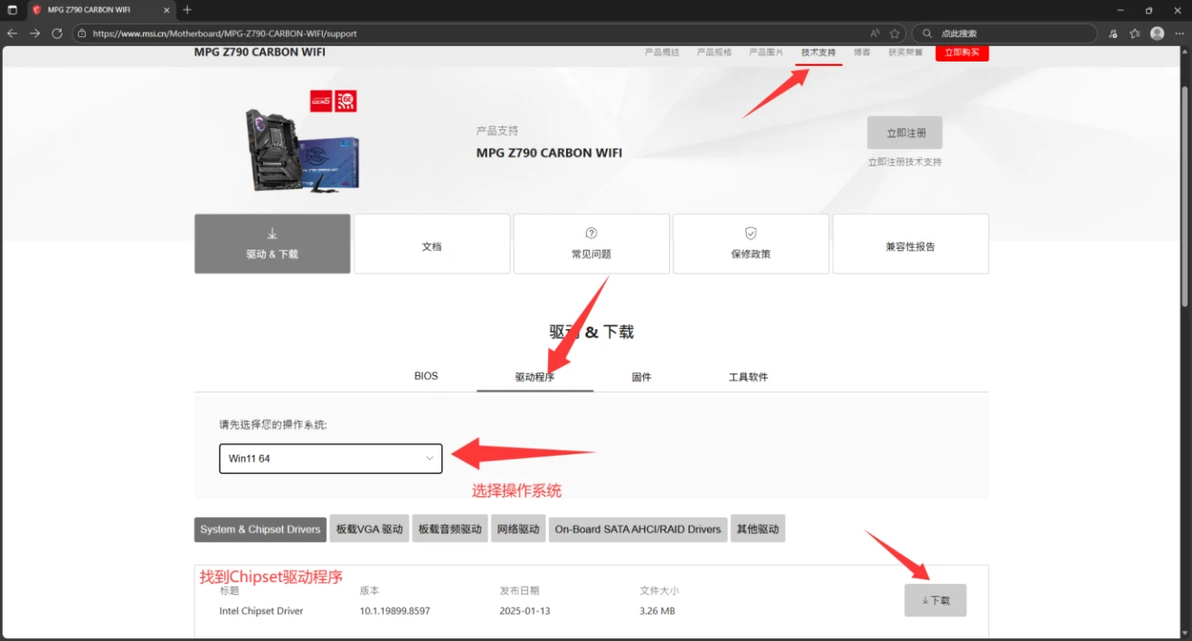

• 内存：无法识别时，进入到主板品牌官网搜索主板型号进入详情页，找到驱动程序下载页面，找到 Chipset驱动程序 点击右侧的下载进行解压安装，安装完毕后断电重启（关机之后再开机，并非直接重启）。

• 安装完Chipset驱动后如果内存还不能正常识别的话，那么可以尝试对主板灯控软件进行 关闭内存/灯光控制 的设置或者在任务管理器里关闭灯控程序或者尝试直接卸载，卸载工具在本教程的安装包内均有提供。

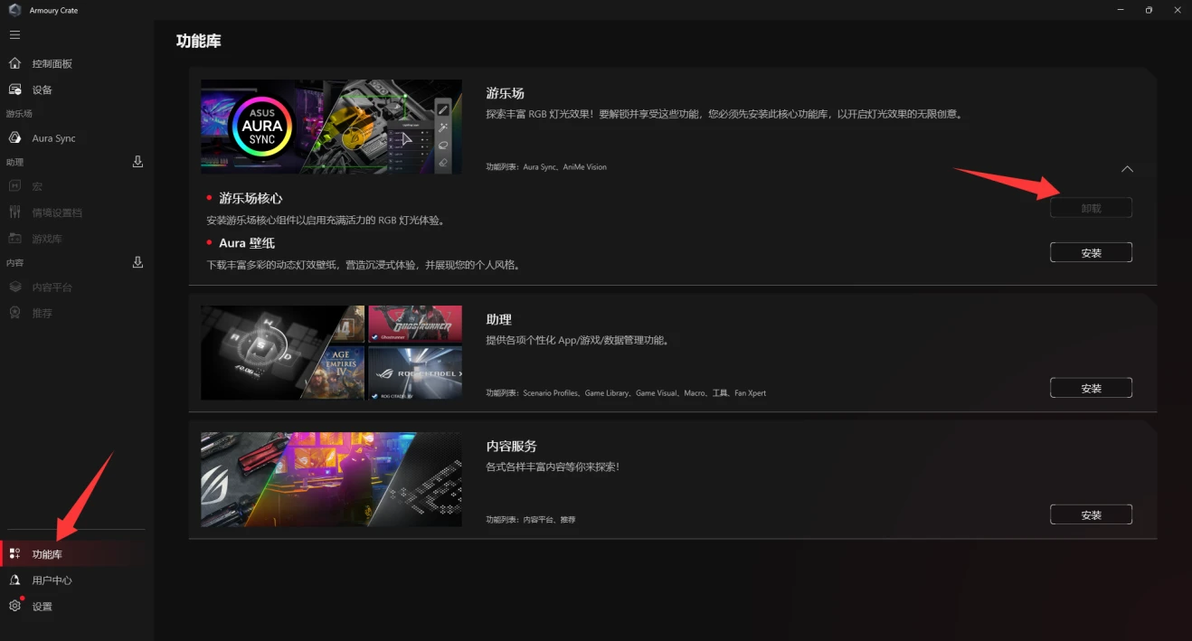

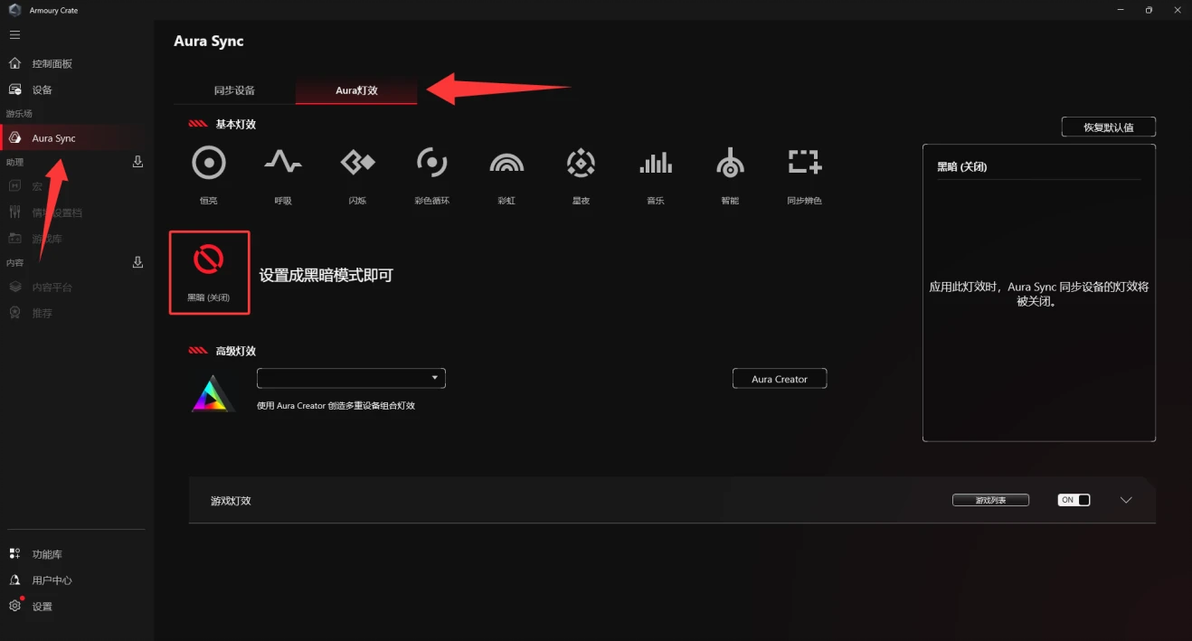

• 例如奥创在Aura Sync里Aura灯效界面将基本灯效设置成 黑暗（关闭） 模式或者直接在功能库内卸载游乐场（建议直接卸载游乐场，调成黑暗模式会关闭主板灯光，如主板装甲灯）。

• 如果内存条已经被识别到了但是无法控制，那么我们依次点击SignalRGB内的 设备 → 灯光 可以看到冲突的进程运行，点击右侧的无视即可。

• 显卡：仅部分显卡支持直控， 可以尝试通过 5V3 针的显卡灯光转接线接主板 / 控制器来进行同步。

3. 灯效与布局管理

• 布局调整：这里我们需要一定的空间想象力，可以把桌面/机箱想象成一个平面的画布，接下来我们就像画画一样，只需要将每个模型放置到他在这个画布当中应该存在的位置，并调整相应的大小角度，即可实现灯光与灯效的精准匹配。

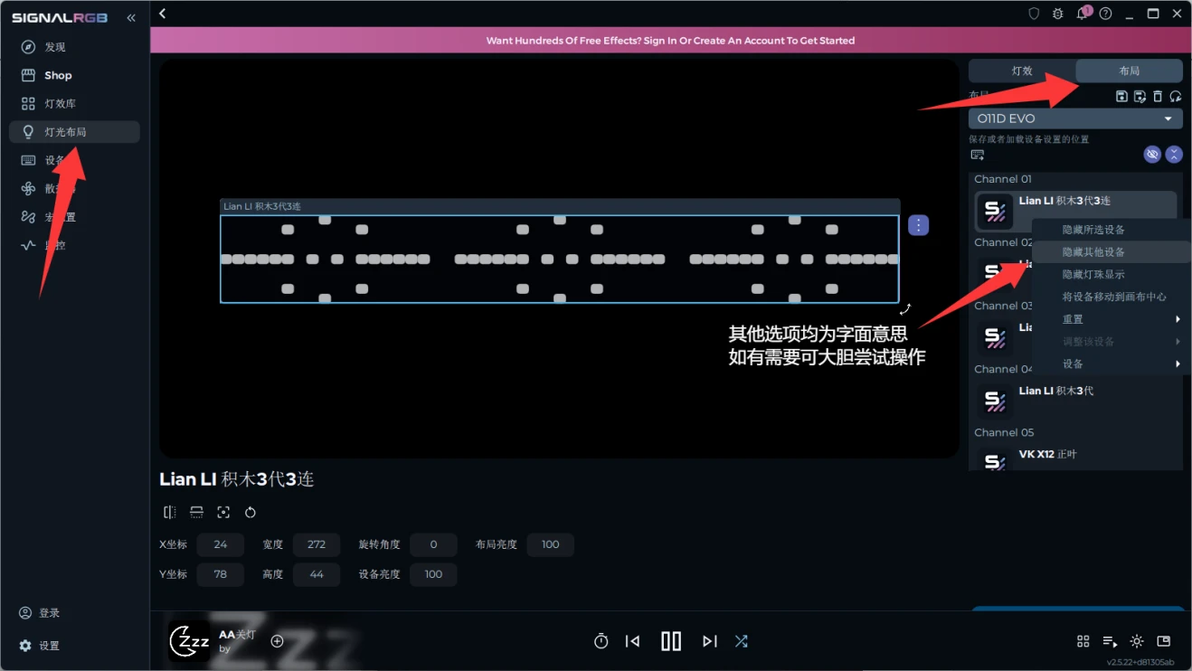

• 选中左侧的灯光布局，在右侧选中布局，并在右侧下方的设备里，选择一个我们刚刚配置好的设备模型，这里依旧以 Channel 1 为例。右键点击该模型选择 隐藏其他设备，这时乱糟糟的画布会变得整洁。

• 选中模型后，该模型对应的设备会显示蓝色的呼吸灯效果，方便我们来定位他所在的位置。

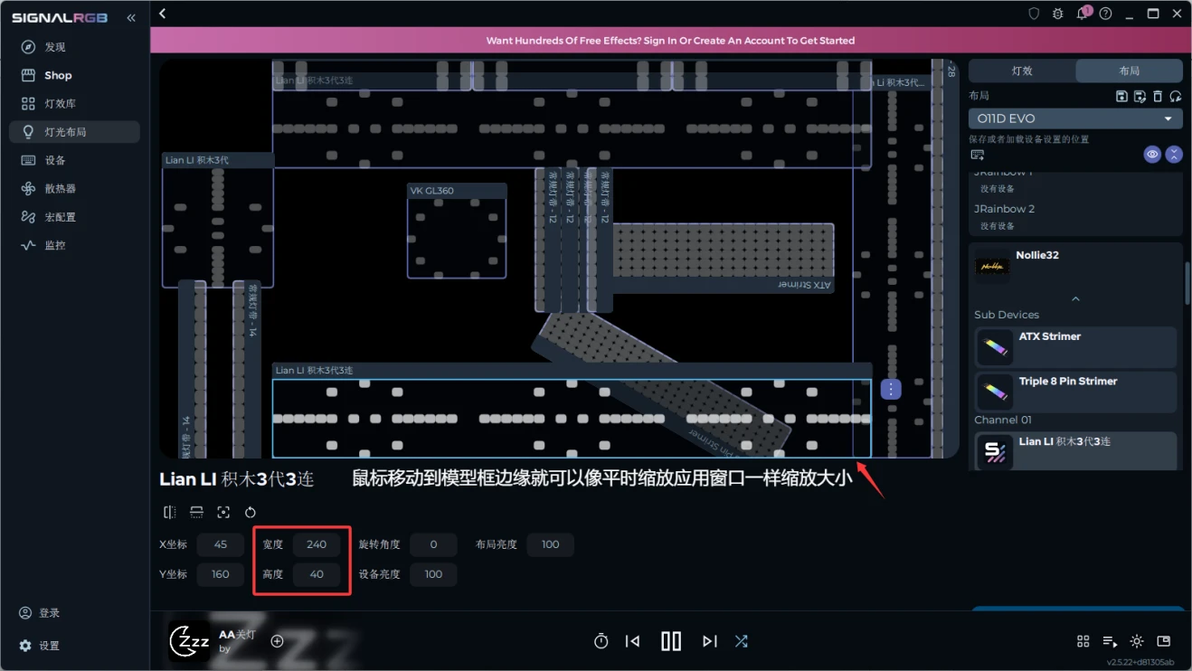

• 将该模型拖动到他在脑海中想象的平面画布对应的位置，鼠标移动到模型框的边缘或利用下方的宽高值来到合适的调整大小（画布极限大小为宽320、高200）。完成后选择下一个通道的模型，被隐藏的该模型就会在画布中显示，重复上述操作即可。

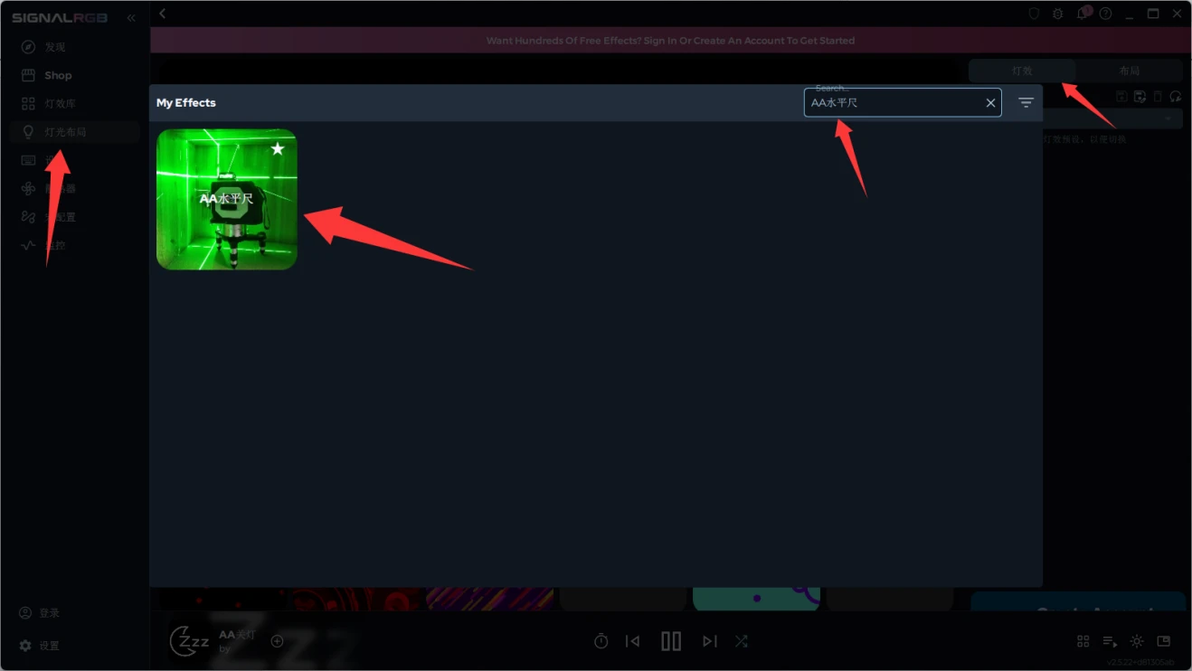

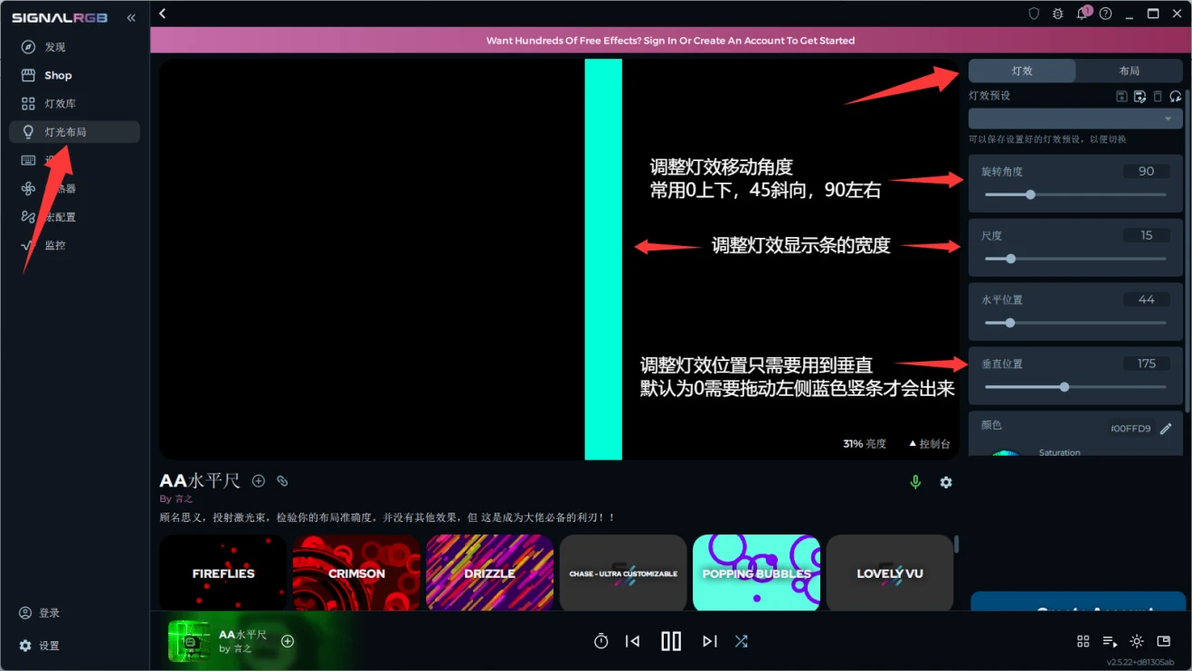

• 旋转角度调整：选中灯效将灯效切换为 AA水平尺 。

• 接下来我们可以按照上图设置旋转角度和尺度（不建议低于10），拖动 垂直位置 使灯效按照设置角度来移动。以90为例则为左右移动，并且观察机箱内设备的灯光亮起的方向，然后回到布局界面调整大小上设置左侧的旋转角度来使所有模型灯光移动方向一致。

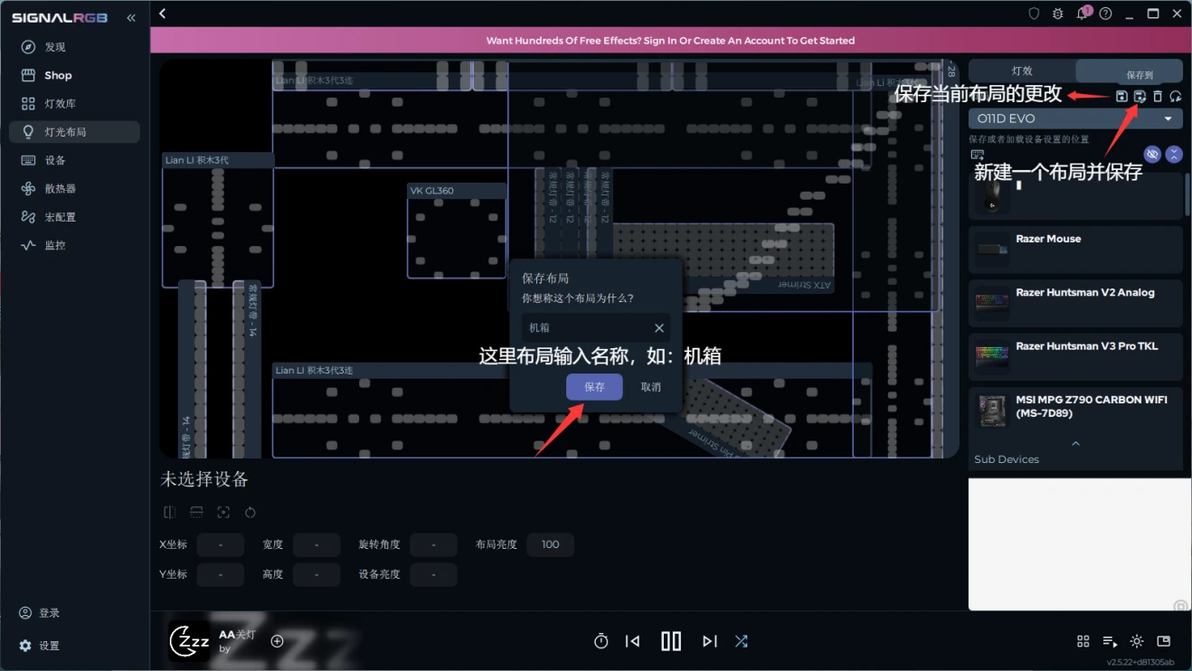

• 方案保存：当我们配置好布局后点击上方的 保存到 来进行保存，不保存下次启动软件需要重新配置，PS：可以通过想象力根据不同的灯效来配置多个画布来达到更好的展示效果。

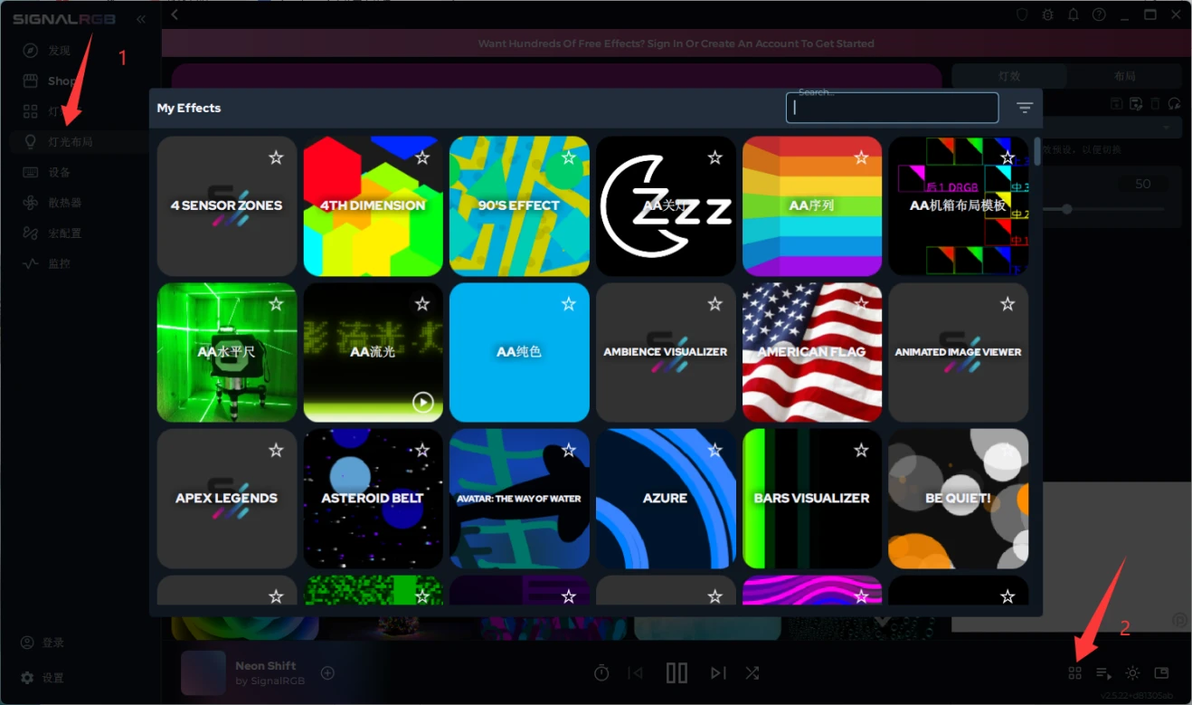

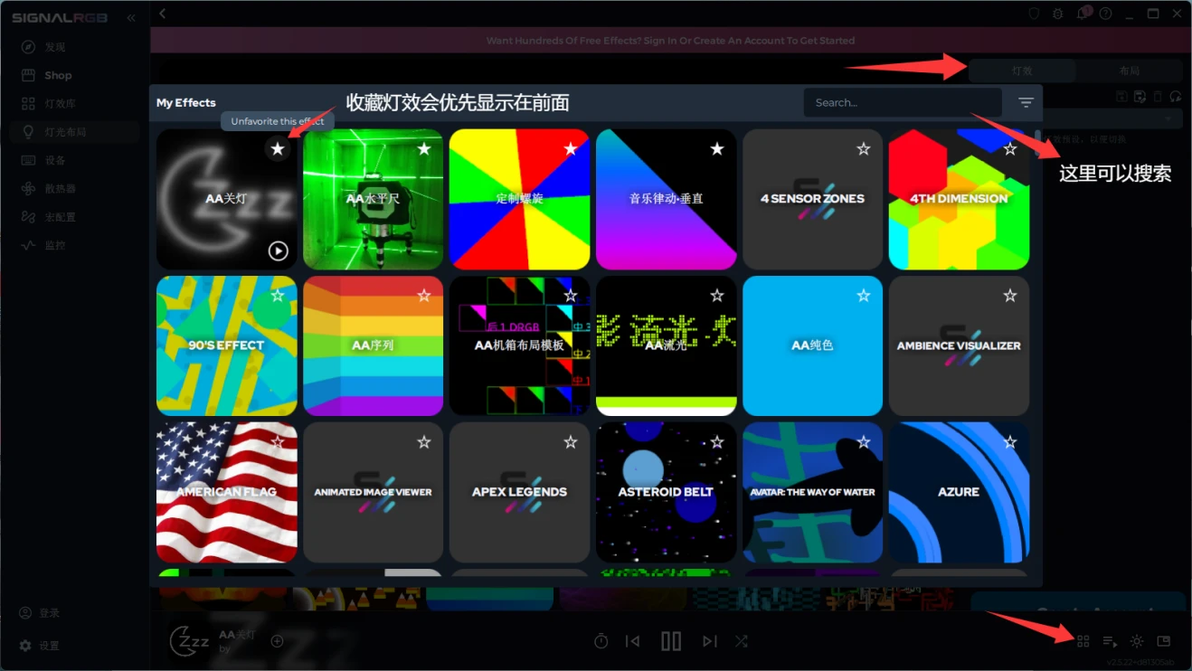

• 灯效选择：点击下方的方框按钮，出现之前添加过的离线灯效包内所有灯效，点击灯效选择，喜欢的灯效点击灯效右上角的五角星来收藏，收藏的灯效会优先显示到灯效列表前面。

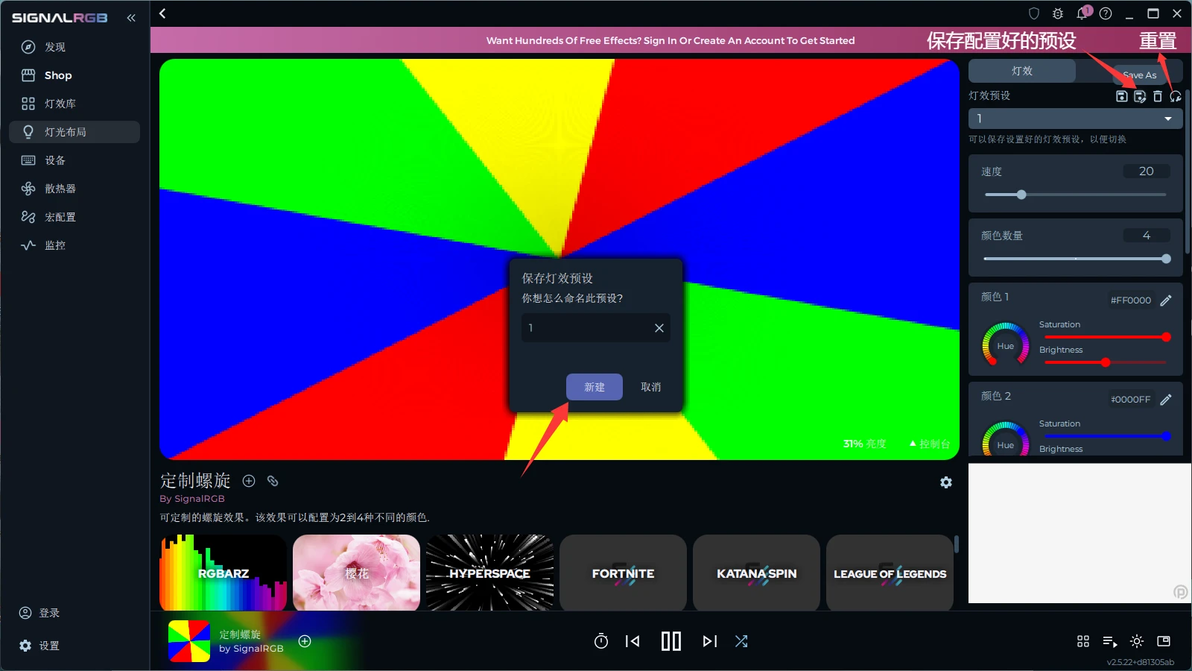

• 选择好灯效之后可以在右侧进行配置该灯效的详细内容，左边窗口可以预览灯效效果，点击上方的 保存到 可以保存多个自定义配置好的预设，方便选择。

• 这里为大家准备了一些已经调整好的灯效预设，打开SignalRGB点击下方文档内的链接即可跳转启动灯效。

• https://docs.qq.com/doc/DUURCY1RHcElMWG1R?dver=

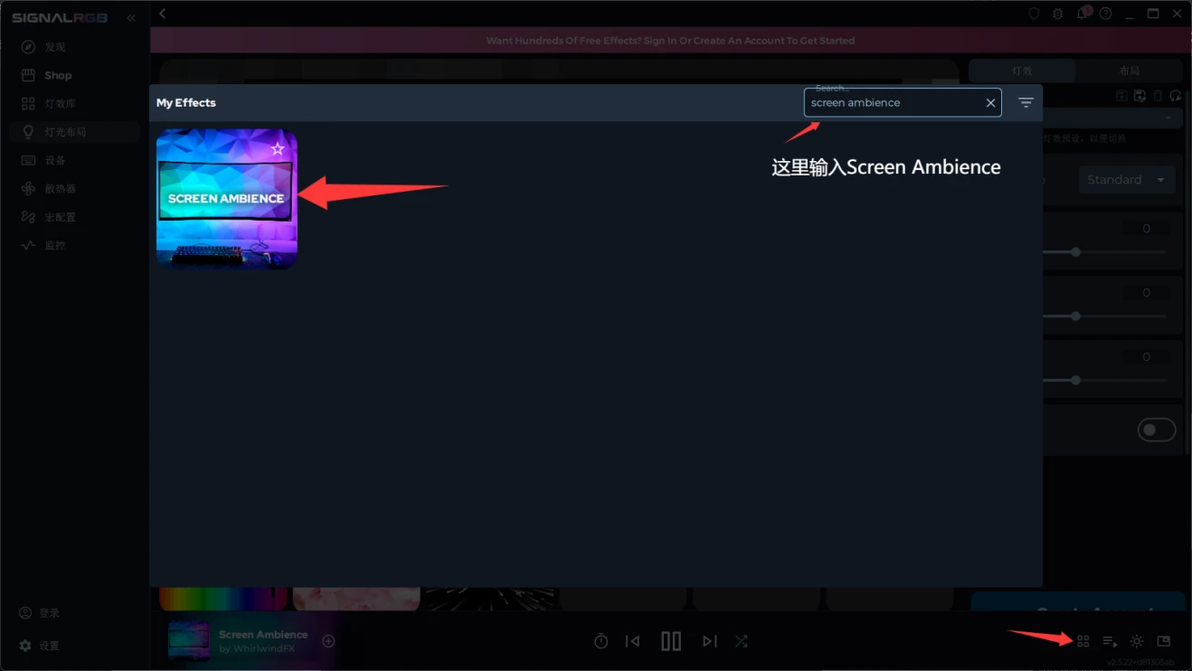

• 屏光同步灯效：在灯效选择界面搜索Screen Ambience，可以映射屏幕到画布上，多用于显示器周围的灯带映射屏幕边缘颜色增加氛围感。

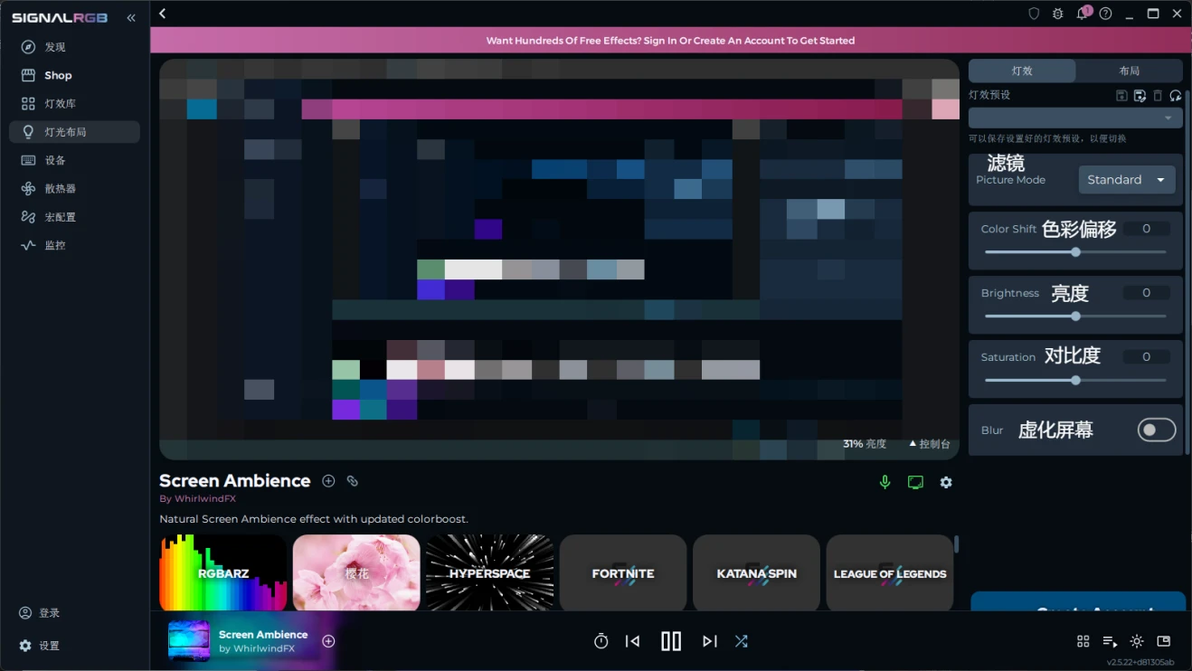

• 视频设置：用于调整Screen Ambience（屏光同步）灯效所映射的屏幕，以及选择捕获屏幕的方式。

四、高阶技巧：Wallpaper插件与模型建立

1. Wallpaper插件使用

• 使用该插件搭配 Wallpaper Engine：壁纸引擎 可以让SignalRGB的灯效渲染到桌面壁纸上，实现显示器画面与灯光的联动，有兴趣的小伙伴可以访问GitHub上的原版英文教程https://gitlab.com/nollie/SignalRGB-Wallpaper-Engine，接下来本教程为大家介绍如何使用。

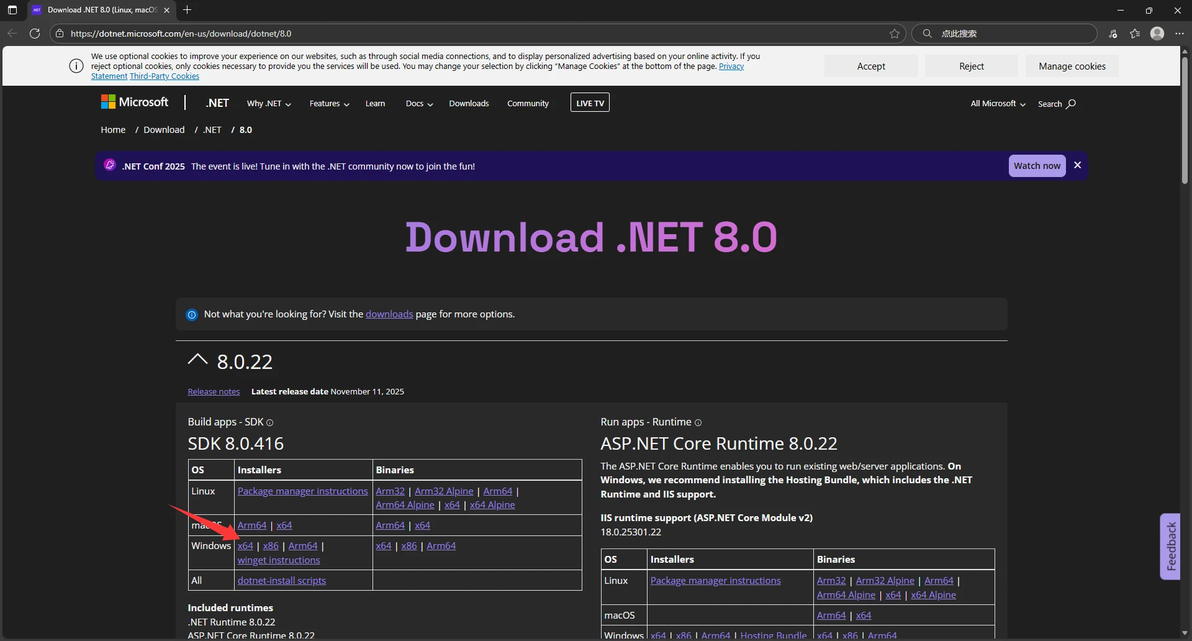

1. 下载Windows系统X64位.NET8.0运行库

https://dotnet.microsoft.com/en-us/download/dotnet/8.0

安装完成后需要重启电脑

2. 在SignalRGB设置中的Add-on组件内添加Wallpaper插件，下方为自动添加网址。

https://srgbmods.net/s?p=addon/install?url=https://gitlab.com/nollie/SignalRGB-Wallpaper-Engine

如果自动安装失败需要在此界面右上角点击 + Add-on 来手动添加插件库。

https://gitlab.com/nollie/SignalRGB-Wallpaper-Engine

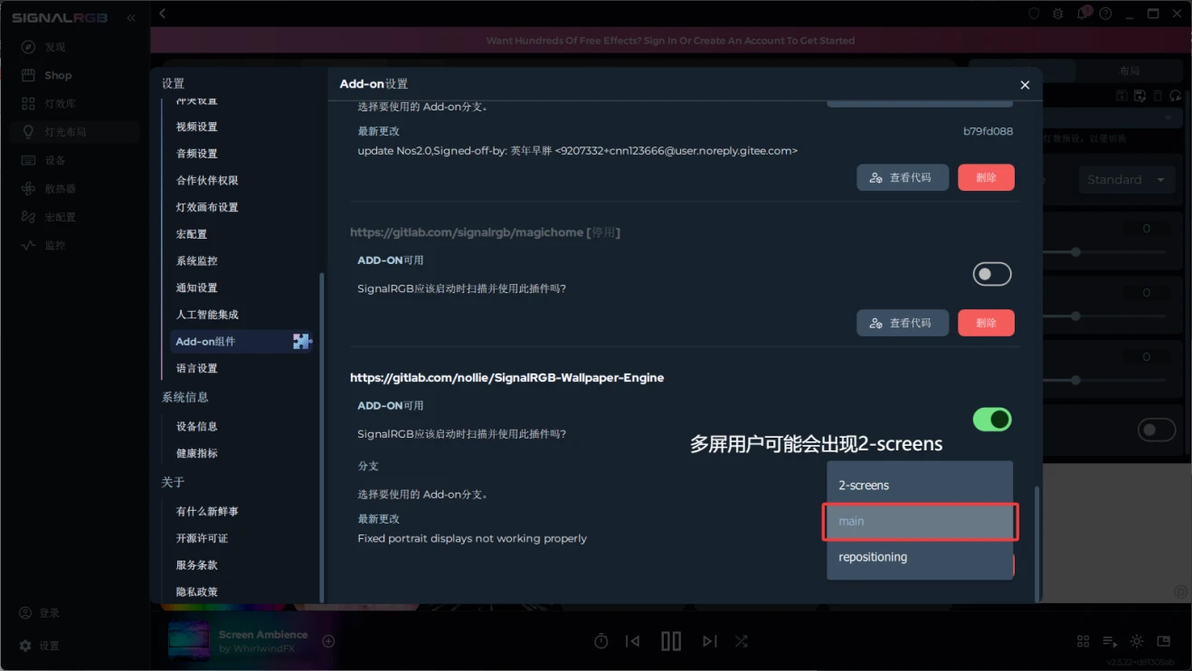

等待插件加载完成选项内出现 main 后再进行SignalRGB软件的重启。

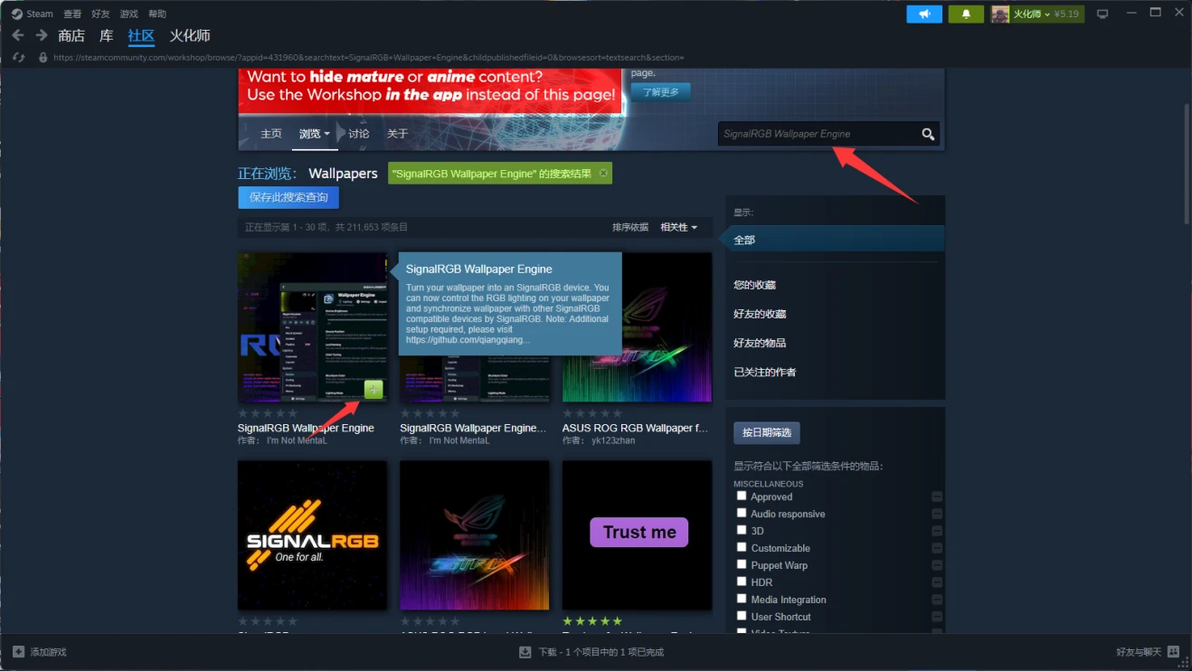

3. 在Steam创意工坊订阅SignalRGB Wallpaper Engine这个壁纸，需要打开加速器加速Steam。

https://steamcommunity.com/sharedfiles/filedetails/?id=3475033880

4. 回到Wallpaper选择刚订阅的壁纸，并在SignalRGB里选择灯效，这时屏幕就会显示灯效了。

5. 在SignalRGB的设备界面里可以看到Wallpaper Engine，选择设备可以设置各项参数的详细信息，大家有兴趣自行翻译，这里不再赘述。

2. 模型建立与导入

1. 打开教程内提供的SignalRGB.zip压缩包解压的文件夹，找到 风扇模型(组件)制作软件 打开，启动 MakeRGB.exe 。

2. 在需要建立模型设备所接入的通道内，添加一根该通道灯珠数量上限的灯带，用之前教过的方法确认该设备的灯珠总数，并记录灯珠在该设备内依次亮起的位置与它在机箱内的实际摆放方式。

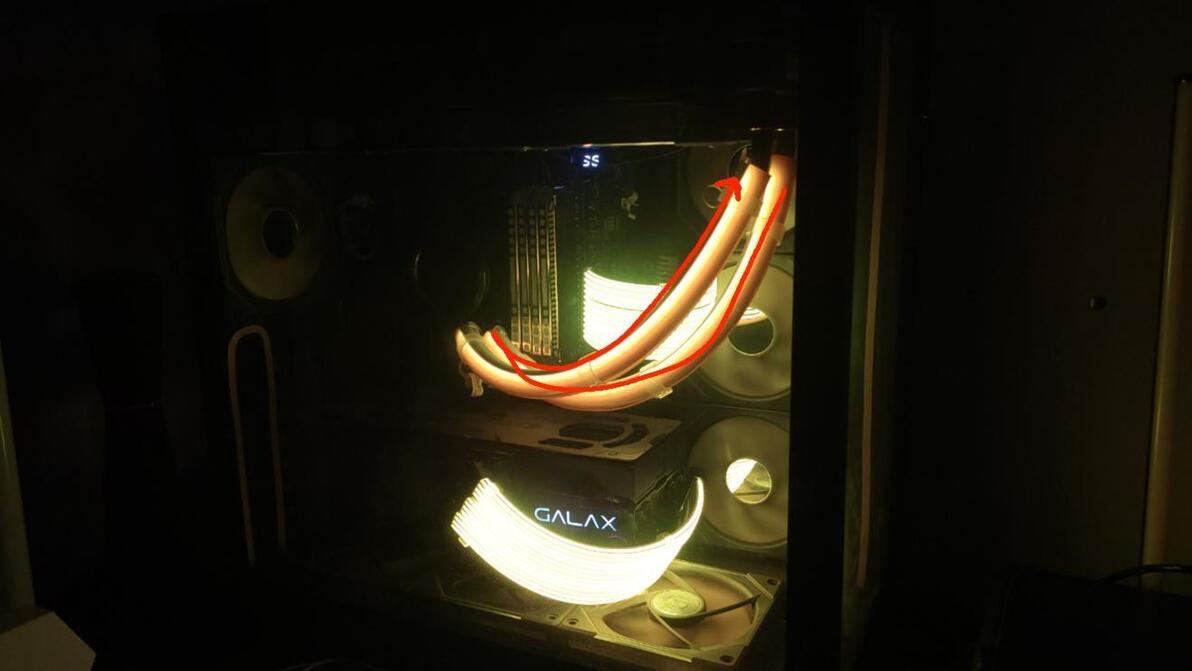

• 这里以水冷管为例，依次点亮灯珠后发现灯珠的亮起顺序如下图所示，并且灯珠数量为60。

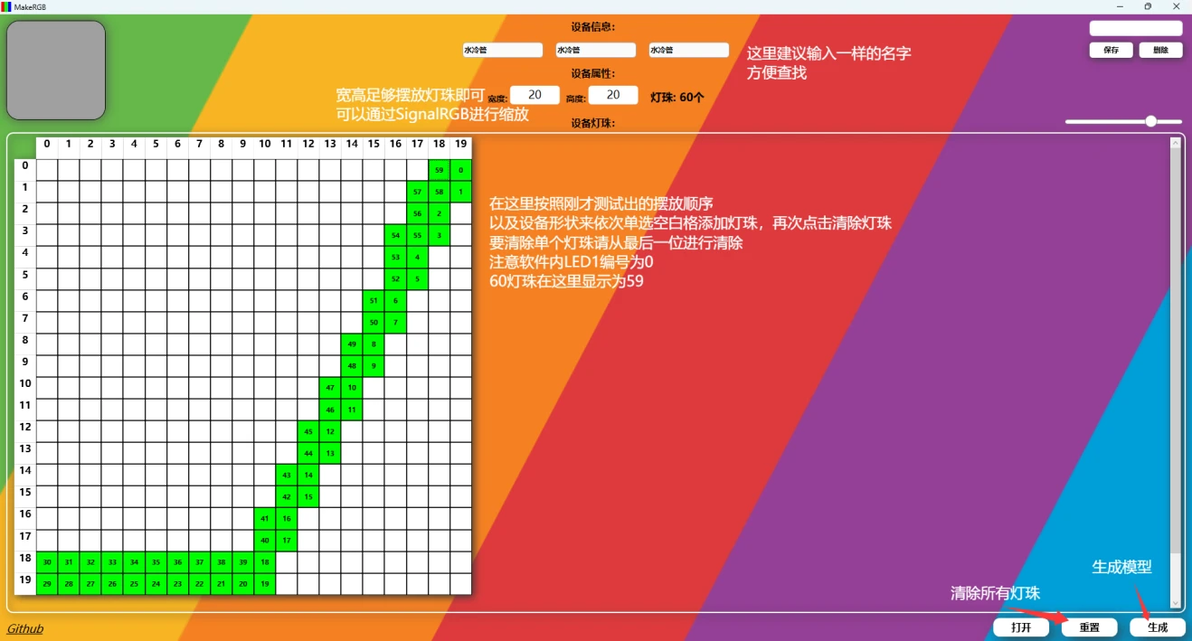

• 在MakeRGB.exe软件内上方输入设备名称以及画布大小，这里建议使用Windows自带画图软件先绘制出草图来判断大致需要多大的画布。根据灯珠位置依次点击空白格进行模型绘制，绘制完成后点击右下角生成模型，选择一个方便查找的路径，提示选择一个图片可不添加直接取消即可（这里是添加在SignalRGB界面对应的模型封面图）。

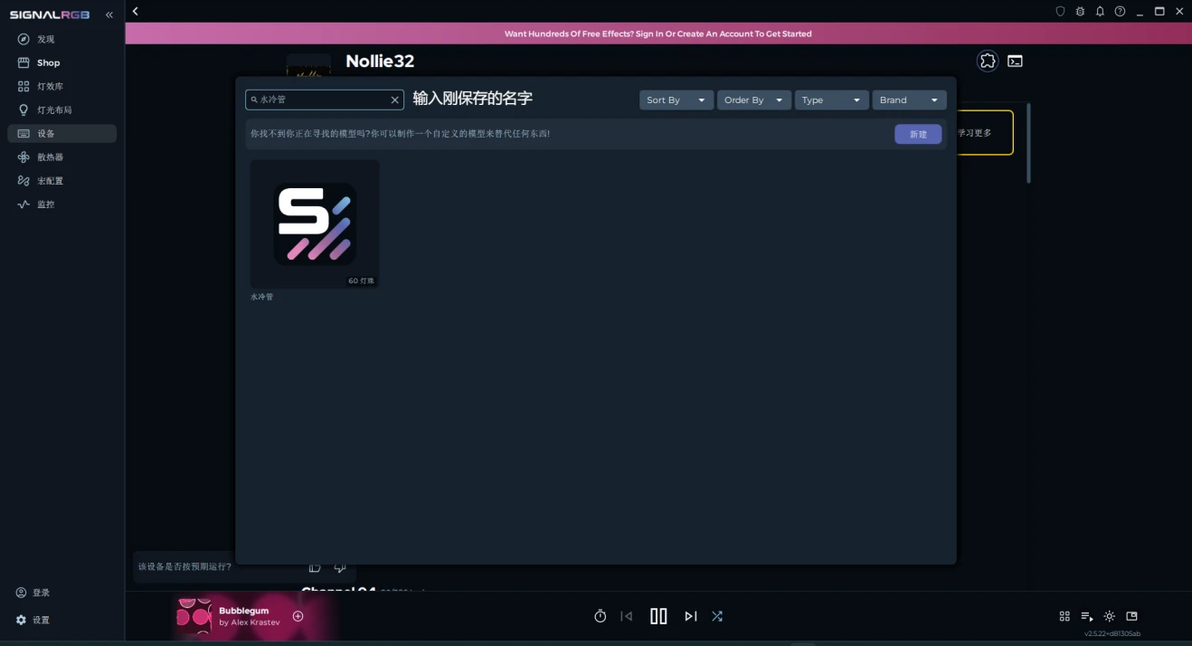

3. 导入自定义模型：将生成的. JSON 格式模型文件复制到路径C:\Users\你的电脑用户名\Documents\WhirlwindFX\Components（Documents路径为文件资源管理器左侧快速访问的文档）内，重启软件即可在模型列表找到。

五、SignalRGB存档备份与完全卸载

1. 存档备份：打开教程内提供的SignalRGB.zip压缩包解压的文件夹，找到 备份与卸载主板灯控工具 打开，进入 备份与重置 文件夹内，右键单击 SignalRGB备份与重置.bat 选择 以管理员身份运行 按照提示操作，如需恢复双击生成的注册表文件添加即可。

2. 完全卸载：完全关闭SignalRGB应用程序，找到SignalRGB的快捷方式，右键单击选择 打开文件的所在位置，删除文件夹内全部文件。打开控制面板选择卸载程序，找到SignalRGB 右键选择卸载。使用 SignalRGB备份与重置.bat 进行清除注册表。打开C:\Users\你的电脑用户名\Documents\路径，删除 WhirlwindFX 文件夹，即可无残留卸载SignalRGB软件。

六、常见问题与解决方案

 问题现象

解决方法

软件无法自启动

按 WIN+R 输入shell：startup ，将软件快捷方式放入启动文件夹

键盘低帧率 / 失控

更换原装线材有线模式连接，尝试不同 USB 接口

内存识别失败

检查 SMBus 驱动，从主板官网下载 Chipset 驱动安装

灯效乱闪

彻底关闭或卸载其他带灯控功能的软件

软件无法重启

打开任务管理器，关闭SignalRGB所有相关应用
