离心式压缩机结构图
钛灵特空气压缩机
2024年07月23日 10:23
收录于文集
共117篇

离心式压缩机结构图,这是很多朋友想了解的。离心压缩机作为工业生产中的核心设备之一,被广泛的应用于各个领域,特别是在需要大量压缩空气或气体的场合。本文将详细介绍离心式压缩机的结构组成,并通过结构图来直观展示其工作原理。

一、离心式压缩机的主要部件

进气口:气体进入压缩机的入口,通常设计为轴向进入,以减少能量损失。

叶轮(Impeller):叶轮是离心式压缩机的核心部件,由多个叶片组成,负责加速气体。

扩压器(Diffuser):位于叶轮后方,引导气体从高速旋转的叶轮中平稳地流出,并将动能转换为压力能。

蜗壳(Volute):围绕叶轮和扩压器的外壳,引导气体流向排气口。

排气口:气体经过压缩后从这里排出。

轴承(Bearing):支撑叶轮和轴,保证其稳定旋转。

密封系统(Seal):防止气体泄漏,确保压缩效率。

联轴器(Coupling):连接驱动机(如电动机)和压缩机轴,传递扭矩。

控制系统:监控和控制压缩机的运行状态。

二、离心式压缩机的结构图

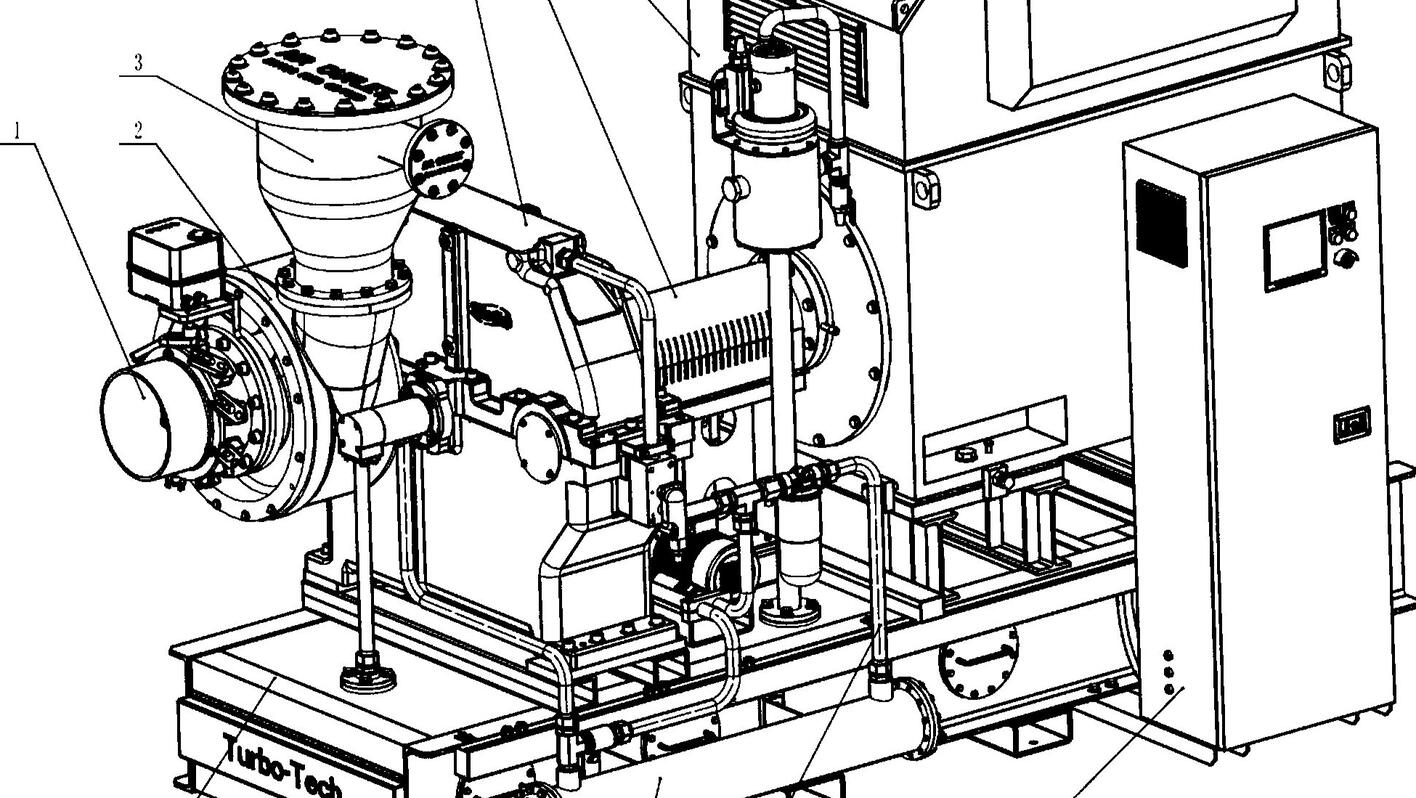

气体从左侧的进气口进入,经过叶轮加速后,进入扩压器,气体速度降低,压力升高。随后,气体在蜗壳内流动并最终从排气口排出。

三、结构图的详细说明

叶轮结构:叶轮通常由前盘、后盘和叶片组成。前盘引导气体进入叶片,叶片加速气体,后盘引导气体进入扩压器。

扩压器设计:扩压器可以是固定叶片或可调叶片。固定叶片设计简单,成本较低;可调叶片可以优化气体流动,提高效率。

蜗壳形状:蜗壳的形状影响气体流动的稳定性和压力恢复。

轴承和密封:轴承支撑叶轮,密封系统防止气体泄漏到轴承腔或外界。

联轴器和控制系统:联轴器确保动力传递的效率,控制系统则负责监控压缩机的运行参数,如温度、压力和流量。

四、离心式压缩机的工作原理

当电动机或其他驱动机带动叶轮旋转时,气体被吸入并在叶轮中加速。随着气体流向叶轮的外缘,其速度增加,动能增大。当气体进入扩压器时,速度逐渐降低,动能转换为压力能。最后,气体在蜗壳内流动并从排气口排出。

了解离心式压缩机的结构图有助于我们更好地理解其工作原理和性能特点。这种设备以其高效率、大流量和结构紧凑等优点,在工业生产中发挥着重要作用。随着技术的不断进步,离心式压缩机的设计和制造将更加优化,以满足不同应用场景的需求。
